福禄克测试报告中存在三种测试结果:通过,失败,不适用。不适用在测试中经常遇到,技术使用人员经常无法判断。


  今天维信仪器仪表的技术人员就给大家讲讲为啥会出现这些情况。

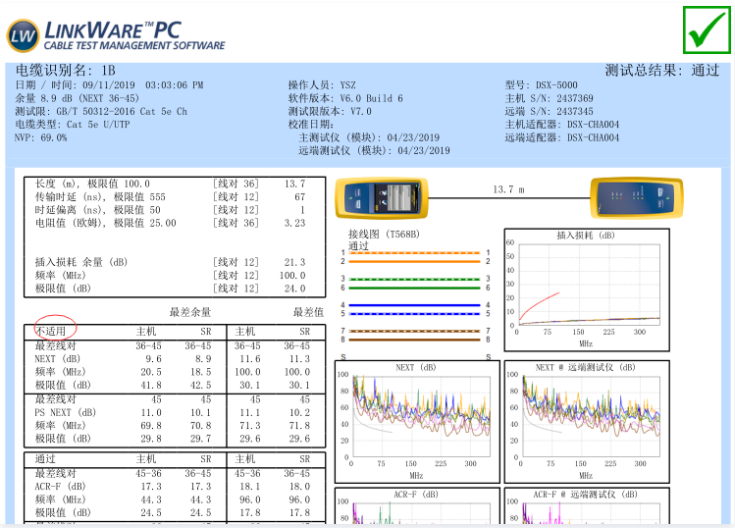

  福禄克DSX2-5000或者DSX2-8000铜缆测试中,NEXT(近端串扰),RL(回波损耗)经常遇到不适用,测试标准中3db原则和4db原则起作用了,当插入损耗小于3db,回波损耗只做参考。当插入损耗小于4db,近端串扰只做参考。3db原则适用于北美的TIA和国际标准ISO,4db原则适用于国际标准ISO。福禄克DSX-5000、DSX-8000铜缆测试选择标准不同,在测试结果中某些测试参数则会出现不适用的情况。


  同理,如果是福禄克仪器上,就会出现感叹号(!)


  当插入损耗小于3db,回波损耗显示感叹号


  当插入损耗小于4db,近端串扰显示感叹号


  有时候出现负数,也会判断合格。
