OTDR:OTDR的英文全称是Optical Time Domain Reflectometer,中文意思为光时域反射仪。OTDR是利用光线在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射而制成的精密的光电一体化仪表,它被广泛应用于光缆线路的维护、施工之中,可进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。可用测试出光纤断开处距离测试点的距离。

  OLTS:是Optical Loss Test Set的首字母缩写,也称为LSPM Light Source And Power Meter译为光源和功率计设备,它可以发射光源测试光信号,然后通过被测链路后,进入光功率计从而计算衰减,测试的指标包含链路的整体衰减和链路的长度。

  很多用户不明白为什么测试完OTDR还需要用光功率计测试光损耗?OTDR不是具备测试光纤损耗的功能吗?


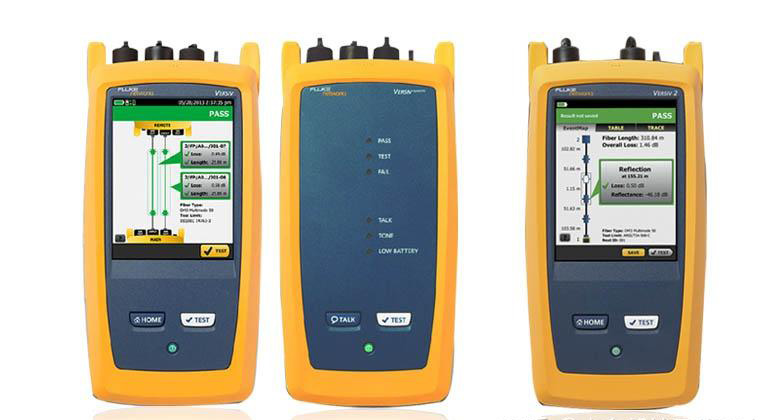

  首先光纤OTDR测试与光纤OLTS测试原理不同:

  光纤OLTS测试原理:

  光损耗测试仪表OLTS是一种精度极高的工具,可确定被测光纤链路中损耗或衰减的总量。在光纤一端A端,稳定光源以特定波长发光,由连续光波形成的信号。在另一端B端,光功率计检测并测量该信号的功率级别。为获得精确的结果,必需对功率计进行校准,令其与引入信号具有相同的波长。而且测试时所用的光波与设备时工作的一致,都是连续波。

  光纤OTDR测试原理:

  OTDR所检测并分析的是由菲涅尔(Fresnel)反射和瑞利(Rayleigh)散射返回的信号。有个比喻很形象,OLTS测试损耗是这样的:我在链路始端发送了100个光子,在终端只接收到20个光子,其中就损耗掉了80个,非常真实。而OTDR则不是这样测试,它在链路始端也发送了100个光子,但它不到对端去测试,而只通过测试由于散射或反射回来的光子来得到结果。

  要通过OTDR来进行精确的端到端损耗测量却是有困难的。在实际测量中,OTDR会遭遇测量盲区,OTDR(光时域反射仪)有两类盲区:事件和衰减。两种盲区都由Fresnel反射产生,用随反射功率的不同而变化的距离(米)来表示。

  盲区定义为持续时间,在此期间检测器受高强度反射光影响暂时”失明”,直到它恢复正常能够重新读取光信号为止,设想一下,当您夜间驾驶时与迎面而来的车相遇,您的眼睛会短期失明。在OTDR领域里,时间转换为距离,因此,反射越多,检测器恢复正常的时间越长,导致的盲区越长。

  其次功能不同:

  光纤OLTS测试仪用于光纤一级测试,测试光纤的衰减量和长度。光纤OTDR测试仪用于光纤二级测试,在一级测试的基础上加OTDR测试,增加OTDR测试和判断,分析每个连接点的质量状态。OTDR测试光纤的损耗和回波损耗。
