AEM Test Pro&NSA新的测试能力-OTDR

　　TestPro&NSA新的测试能力。

　　Hello大家好！今天为大家介绍新的测试设备是什么？在负载状态下测试信噪比的PoE测试吗？不是，很早已经就有了。单对以太网测试吗？这个也早就有了。今天要介绍的是OTDR光时域反射测试仪。一级光纤认证是光损耗测试，但是无法故障定位，而OTDR可以做到这一点。

　　首先光纤损耗测试不通过有几种情况：光纤连接器端面污染、活动连接点故障、熔接点质量差、光纤过度弯折、断纤等故障，这些问题在OTDR面前都将无以遁形。AEM的OTDR有单模和多模两种适配器，可以分别搭配Test Pro和NSA使用。

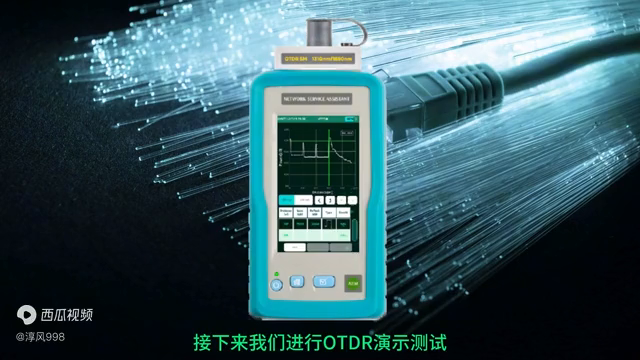

　　接下来进行OTDR演示测试。

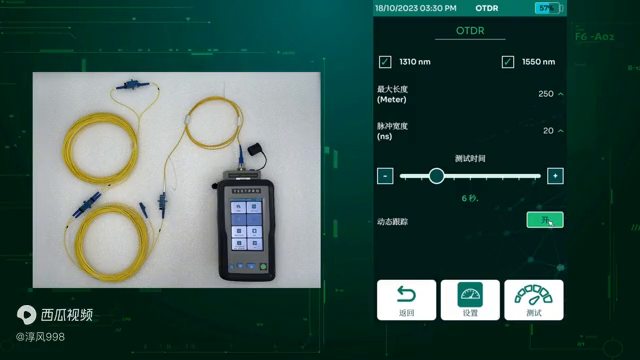

　　用4根10米的单模跳线串联，模拟被测信道。

　　·进入OTDR设置，可以勾选1310和1550两个波长，选择光纤长度。测试的光纤为40米，就选择最小值。菜单中也可以选择需要的长度。多模最大测试距离为40千米，单模1310测试是80千米，1550测试最大长度可达120千米，选择最小值。

　　·在选择线缆长度的同时，脉冲宽度也可以自定义选择。测试时间是OTDR在测试期间收集的测试周期数，然后对这些结果求平均值。测试时间也将根据光缆的长度和脉动宽度自动调整，也可以减少测试时间。

　　·开启动态跟踪后，OTDR将执行连续的测试，测试中也可以控制开始和停止。这里就选择关闭，选择设置开启限值，也可以自定义限值。

　　·隐藏前导补偿纤和末尾补偿纤，这取决于设置的脉冲宽度。脉宽10ns为1米，前面使用的是脉宽20ns，前导补偿纤应该设置2米，实际也是使用2米。平时测试使用前导补偿纤的长度，最好是所用脉冲宽度的4-5倍，10倍更好。

　　·开启显示两个波长轨迹，测试结果将同时显示两个波长。设置完成之后就可以开始测试了。测试完成，结果可以对两个波长进行切换。A和B按钮可以切换两条定位线，默认情况下分别指的是起始和结束。数据表显示了A和B之间的距离和损耗。

　　·下面可以使用时间列表和图时列表查看详情。选择时间时间列表，时间包括反射、起点、终点和衰减值。OTDR是以行和列的形式显示事件，选择其中一个事件，OTDR的光标会跳转到该事件的位置。

　　·来看一下事件图示，事件图示显示了两个事件的距离，选择一个事件，事件详细信息将根据类型、距离、衰减、反射和结论进行更新。如果需要查看特定位置，可以拖拽屏幕进行放大，要退出就可以点击右上角的放大镜进行缩小就可以了。

　　最后就是保存测试结果，选择标签或者链存为，选择链存为。测试结果可以使用优盘或者让设备通过数据线连接到PC，然后导出到管理软件查看详情以及导出PDF测试报告。

　　本次演示就到这里了，感谢大家。
