如今，网络数据流对于整个世界的连通性至关重要，尤其是对于商业机构、数据中心和工业设施等。而在网络中，有两个元素对于构建可靠的网络系统至关重要：主配线架(MDF)和中间配线架(IDF)。一些首次参与网络安装或维护的人可能会对这两个概念感到困惑，对于任何想要建立高效的网络系统并增强网络管理的人来说，彻底了解MDF和IDF及其差异尤为关键。
网络中的配线架是什么？
配线架（Patch Panel）是网络布线系统中的一个重要组件，用于管理和组织多根网络电缆。它是一种物理设备，通常安装在机柜或机架上，通过它可以实现网络设备与电缆的有效连接和管理。配线架在数据中心、办公室等环境中广泛使用，主要有以下几个功能：
集中管理：配线架能够将多个网络设备（如交换机、路由器）连接到一处，方便管理和维护。
方便故障排查：通过配线架，网络管理员可以快速定位和解决网络连接问题。
简化布线：使用配线架，可以减少布线的混乱，使机柜内部更整洁。
灵活性：配线架允许网络拓扑的灵活变化，便于增加或更换设备。
配线架的接口一般分为前端和后端，前端通常为RJ45接口，后端可以是110接线端子或其他类型的接线方式。配线架可以根据需求分为不同类型，如网络配线架、光纤配线架、电话配线架等。
MDF代表什么？
主配线架（MDF，Main Distribution Frame）是电信和网络布线系统中的一个关键设备，用于管理和连接电话线和网络线缆。作为网络基础设施的主要枢纽，它通常位于建筑物的主设备室或配线间，是布线系统的核心部分。MDF的主要功能包括：
连接外部线路：MDF连接来自外部网络服务提供商的主干线缆，将信号引入建筑物内部。
分配内部线路：MDF将外部引入的信号分配到建筑物内各个房间或楼层的终端设备（如电话、计算机）。
跳线管理：通过跳线（Patch Cables），MDF可以灵活地连接或断开不同线路，实现线路的重组和管理。
维护和故障排查：MDF提供了一个集中管理点，便于技术人员进行维护和故障排查。
MDF通常包含多个连接块和跳线区域，这些连接块用于终端设备的物理连接。现代MDF系统还可能包含一些智能管理功能，可以帮助管理和监控网络连接状态。MDF容纳大多数核心网络设备，例如主路由器、交换机、服务器、配线架等。它通常用于大型网络，例如数据中心和大型企业网络。
在实际应用中，MDF的布局和设计会因具体需求和建筑结构而有所不同，但其核心功能始终是管理和分配网络和电话信号。
什么是IDF？

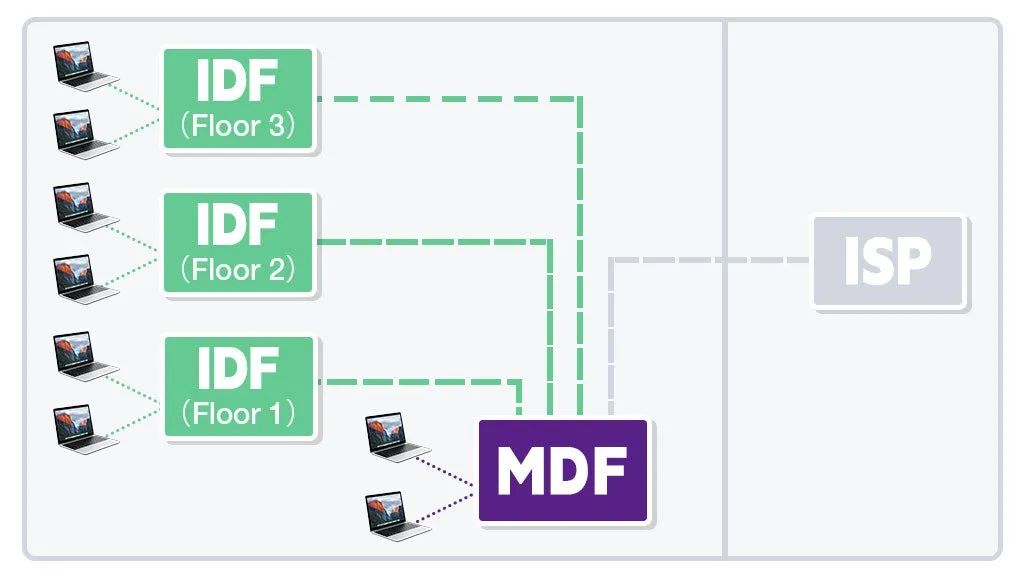

中间配线架（IDF，Intermediate Distribution Frame）是网络和电信布线系统中的一个重要组件，用于在建筑物的不同楼层或区域之间进行信号分配和管理。它在功能和用途上与主配线架（MDF）相辅相成，通常位于离MDF较远的位置。IDF的主要功能包括：
中继信号：IDF从主配线架（MDF）接收信号，然后将这些信号分配到其覆盖的特定区域，如楼层、部门或特定的办公区域。
简化布线：通过在每个楼层或区域设置IDF，可以减少从MDF到各终端设备的长距离布线，从而简化布线结构，提高布线的灵活性和可管理性。
便于管理和维护：IDF提供了一个本地化的管理点，使得技术人员可以更方便地进行故障排查和维护工作，而无需回到MDF处。
扩展网络覆盖：IDF允许在大范围内扩展网络覆盖，确保每个区域都能获得稳定的网络连接。
IDF通常包含以下组件：
配线架：用于连接和管理来自MDF的主干线缆和通往终端设备的水平线缆。
网络交换机和路由器：用于在不同设备和网络之间进行数据交换和路由。
跳线和接线块：用于灵活地连接和管理各类线缆。
通过在建筑物内合理设置多个IDF，可以有效地优化网络布局，提升网络性能和管理效率。通过部署IDF，最终用户设备（例如计算机、打印机和IP电话）可以获得更近的网络连接点。IDF为结构化布线提供了强大的支持。它有助于减少MDF和设备之间的布线长度，从而最大限度地减少信号衰减。在网络接入密集的站点部署多个IDF有助于有效管理数据流、防止流量拥塞并保持一致的网络性能。
MDF与IDF：有什么区别？
MDF与IDF听起来很像，但在网络系统中所起的作用却有很大区别。以下内容将从七个方面进行分析，以便更好地了解这两个关键连接点，对网络布线和管理有更清晰的认识。
地置
MDF机房通常位于外部网络进入建筑物的地方，例如在一楼或建筑物内的中央区域。它通常设置在集中数据中心或电信机房内。MDF机房应安全且有气候控制，以保持可靠和稳定的数据传输。
MDF的位置主要取决于以下因素：
靠近建筑物入口，以方便连接互联网服务提供商的网络。
使MDF与设施内所有用户之间的距离最短的地方。
相比之下，IDF通常位于不同的楼层或靠近最终用户的其他方便位置，并通过铜缆或光缆连接到MDF。它们通常采用壁橱或房间的形式，以尽量缩短与用户设备的距离。
目的
MDF集中网络连接并充当主控制中心。MDF旨在将内部网络连接到外部网络。它是数据流进出的地方，负责管理连接、路由流量、处理数据和确保安全。建立MDF是简化电缆管理的有效方法。
IDF是本地网络中的中继点，负责MDF与特定区域之间的信号分配和数据上传。它处理发往建筑物内不同区域的终端用户的网络流量。IDF有效地提高了网络覆盖率和可靠性。
覆盖区域
MDF作为网络的核心，接收进入大楼的所有外部网络，并直接连接到重要的网络组件，如服务器、主交换机等。它覆盖整个校园并聚合数据流量。
IDF覆盖局部区域，对来自MDF的线缆进行管理，并将接收到的网络业务分配给特定区域内的设备，方便该区域的连接。
设备
MDF通常容纳对整个网络至关重要的更大、更复杂的系统和设备。这包括核心路由器、大容量交换机和服务器等网络设备；配线架等布线设备；防火墙和不间断电源(UPS)等安全设备；以及配电单元(PDU)等配电设备。
而IDF的设备规模较小，更注重配线。虽然IDF可能还包含配线架、小型服务器、备份设备等，但交换机和路由器是IDF机房的主要设备。
安全
MDF的完整性影响着整个网络基础设施的正常运行。MDF具有全面而严格的安全措施，例如先进的防火墙、限制访问和24小时监控系统，以防止网络被入侵和篡改，并保护关键设备免遭盗窃和破坏。
IDF也需要安全措施，例如基本防火墙和访问控制。但是，由于它们并不总是能像MDF一样容纳敏感设备，因此实施的安全措施通常比MDF更简单。
冗余
MDF的冗余性影响整个网络系统。为了确保在系统、设备或电源发生故障时能够继续运行，MDF应采取足够的冗余措施，包括备用系统、备用发电机、UPS和附加硬件。相比之下，IDF的冗余性仅旨在维持区域网络可用性，因此它采取了较小规模的措施，例如本地备份和故障转移交换机。
可扩展性
MDF和IDF都需要考虑可扩展性。作为网络分布的主干，MDF应预留足够的空间和带宽以容纳更多设备和新技术。至于IDF，它应该具有可扩展性，以满足特定区域内日益增长的网络需求，并支持在该区域内添加更多连接。
关于管理MDF和IDF的建议
选择优质电缆，例如光纤、Cat6a和Cat8以太网电缆，以实现所需的速度和带宽。此外，使用电缆管理工具保持电缆整洁有序。
定期维护MDF和IDF：清洁它们以防止灰尘干扰设备性能，拧紧连接以减少意外断开。最后但同样重要的是，修理或更换损坏或过时的电缆、连接器和设备。
使用空调系统和适当的冷却措施，保持环境适当的温度和湿度，防止设备过热。
给每根电缆贴上标签，保持标签清晰，并及时更新文档。电子视觉标签系统也值得一试。这些系统有助于轻松识别电缆和设备，简化故障排除，并方便将来的更改。
部署闭路电视摄像机、警报系统和入侵防御系统，并雇用保安人员，以确保MDF和IDF的安全。
总结
MDF和IDF在网络系统中的数据处理和传输中起着至关重要的作用。它们的特性和功能各不相同，但共同构建了高度连接且易于管理的网络设施。了解有关MDF和IDF的更多信息将有助于就网络系统做出明智的决策。
