最近我们接到湖南某医院弱点承包商的求助，需要我们给客户部署的综合布线工程进行检测。事情是这样的，甲方是一所医院，施工方承接了甲方弱电综合布线工程，甲方要求六类线，综合布线达到cat6国家标准。甲方没有专业的测试设备，求助到我们维信仪器。
经过现场测试，发现所有链路都不合格，达不到GB/T 50312-2016 CAT6 标准，降低标准到CAT 5e测试，还是不能通过，测试发现NEXT参数余量是负数，代表近端串扰超过了标准规定的限值。

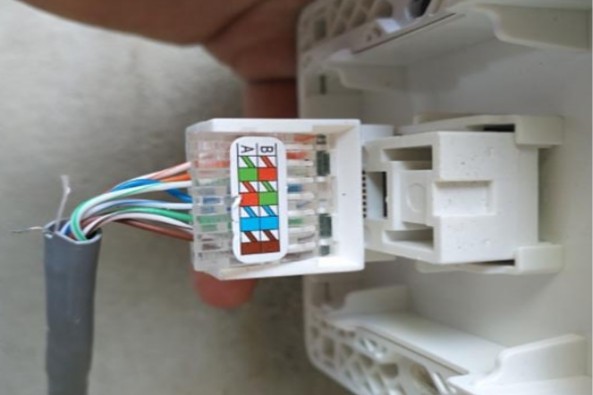

运用福禄克DSX-5000自带的诊断工具HDTDX高精度时域串扰技术对近端串扰进行故障定位，定位到是两端的模块近端串扰参数超标了，随后我们提出拆开模块查看打线工艺，如图：

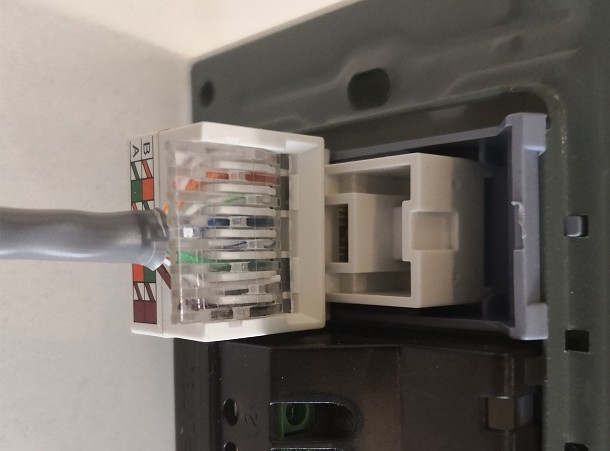

从安装图中可以看出，打线线序是正确的，所有的线也都按压到位，8芯线也都是连通的，但是存在一个严重的问题就是暴露在模块外的线太长了，本来双绞线是每两芯线双绞在一起的，为了把线端接到模块上破坏了线的双绞结构，这就造成了串扰增大，正确的做法是破坏双绞结构的线缆部分要尽量的短，多余的部分可以裁剪掉，正确的模块端接如图：

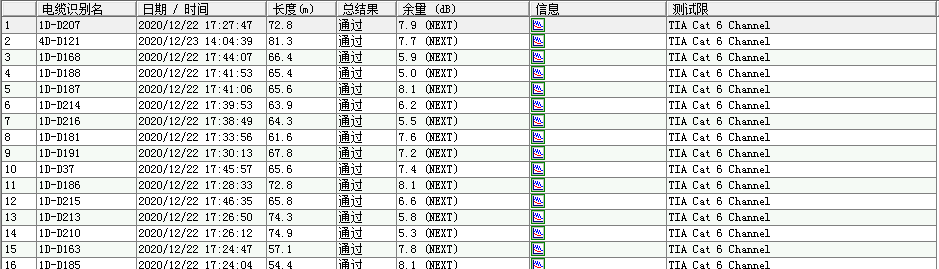

经过与施工方交流，改进了施工工艺，再经过测试就合格了如图：
这就是典型的由于施工工艺问题带来的链路认证不合格，这类问题一般隐藏在墙体的模块内部，从外观看很难察觉，并且一般的网络能手测试线序和通断都是正常的，但是这样的综合布线一旦进入的网络使用中，串扰增大会造成网络设备数据重传、误码、数据传输错误，造成网络慢、卡顿、时断时续等故障，而且如果没有专业的工具很难查出故障位置。因此，综合布线工程一定要用专业的测试工具对工程质量做标准认证测试。
