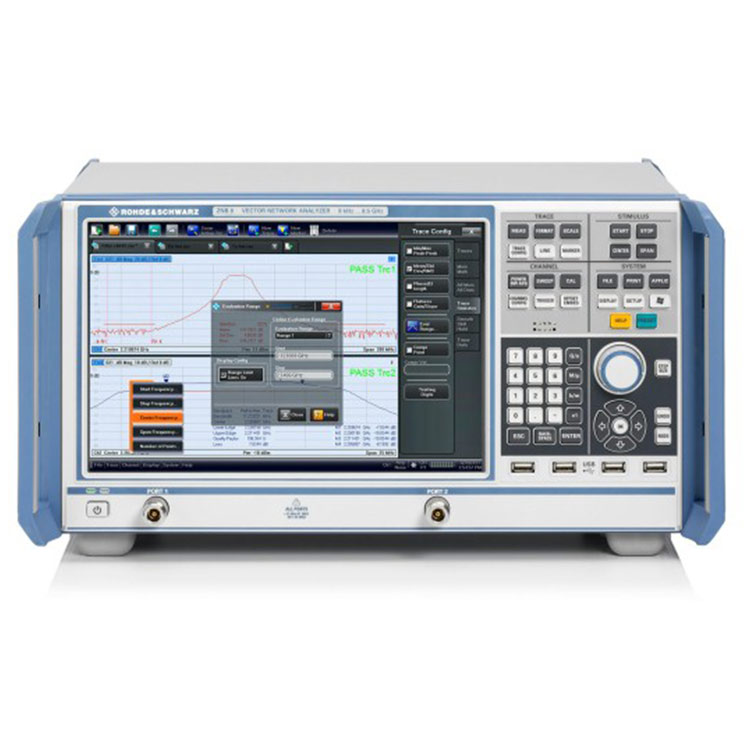

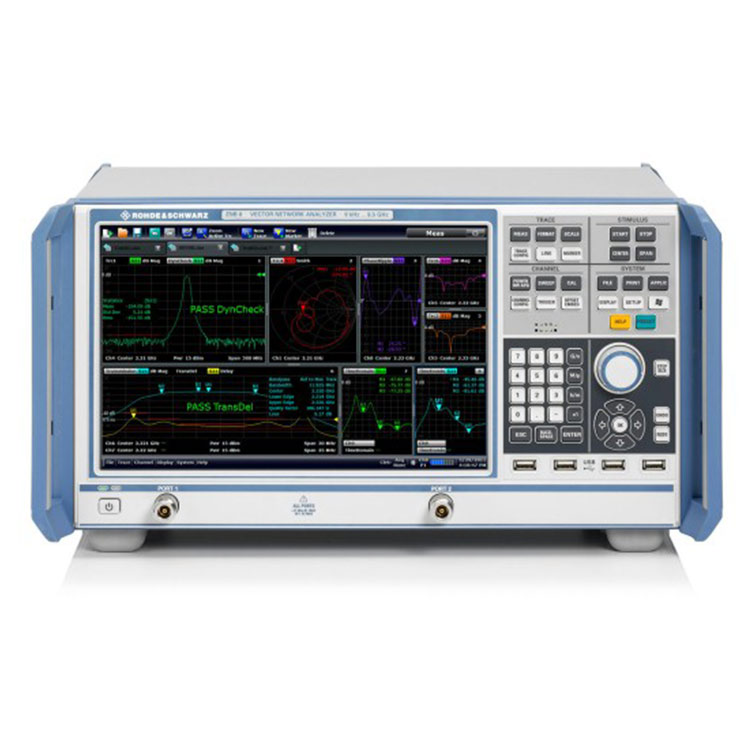

R&S®ZNB 矢量网络分析仪
在速度、动态范围及易操作性方面独占鳌头。
频率范围介于 9 kHz 至 40 GHz
简介
在矢量网络分析领域 60 多年的丰富经验使我们收获成功：罗德与施瓦茨凭借 R&S®ZNB 矢量网络分析仪系列树立新的标杆。这些分析仪具有卓越的测量速度、精度以及易操作性。
主要特点
· 频率范围介于 9 kHz 至 40 GHz
· 最高 140 dB 的宽动态范围
· 扫描时间短暂，比如扫描 401 个点仅需 4 ms
· 具有很高的温度稳定性，典型值为 0.01 dB/°C
· 98 dB 的较宽功率扫描范围
· 1 Hz 至 10 MHz 的较宽中频带宽范围
· 手动和自动校准
· 高分辨率 12.1 英寸大屏幕
· 基于触摸屏的用户界面

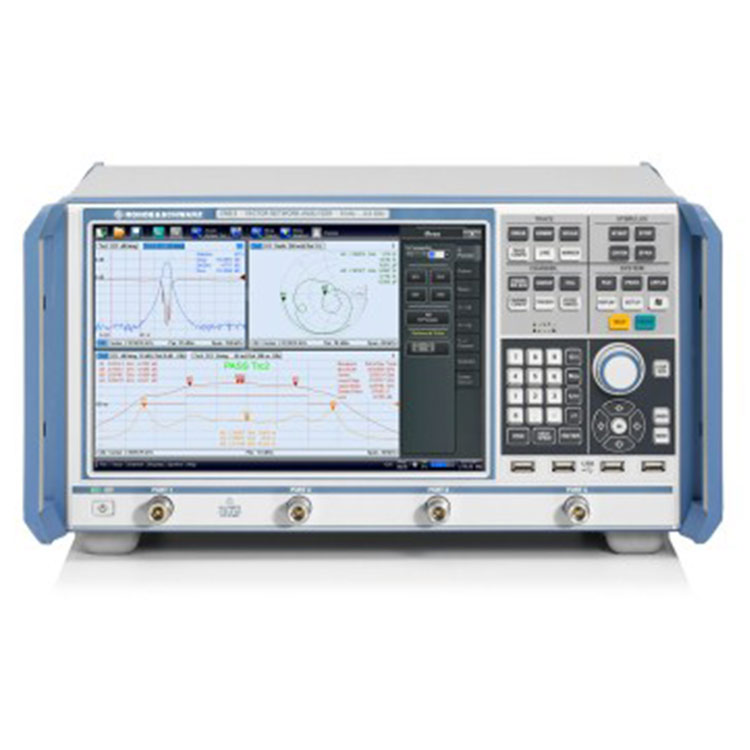

· 两个或四个端口
· 四端口型号具有两个单独的发生器
· 可使用开关矩阵最多扩展至 48 个端口
特点和优势
· 为满足最高标准而设计
o 具有较宽的动态范围（最低 9 kHz），便于在高阻塞被测设备上快速测量
o 优质的原始数据，确保很高的基本精度
o 具有高温度稳定性，校准间隔久
o 合成器处理速度快，便于快速测量
o R&S®ZNB40 双端口型号（具有两种版本）
· 便于轻松测量有源和无源射频器件的特性
o 快速嵌入/去嵌，以便使用虚拟网络进行阻抗匹配
o S 参数混合模式，以便进行均衡的被测设备特性测量
o 重新定义 S 参数，以便灵活配置测试装置
o 具有广泛的分析功能，便于进行有效的迹线分析
o 借助接收机步进衰减器，在较宽的功率扫描范围内进行放大器测量
o 执行时域分析，以便进行故障点距离 (DTF) 测量和滤波器调整
o 使用两个单独的内部发生器，快速、轻松地在混频器和放大器上进行变频测量
· 易于校准（手动或自动）
o 针对每个测试应用的正确校准方法
o TSM（直通、短路、匹配）——只需五步即可全面校准
o 自动校准单元（最多带 24 个端口）
· 简化网络分析
o 平面、简明的菜单结构，方便有效操作
o 针对每项测量任务的最优显示配置
· 在生产中实现高吞吐量
o 短暂的测量时间
o 得益于较宽的动态范围以及优化的中频带宽，测量速度极快
o 专为被测设备设计的分段扫描
o 快速切换仪器设置

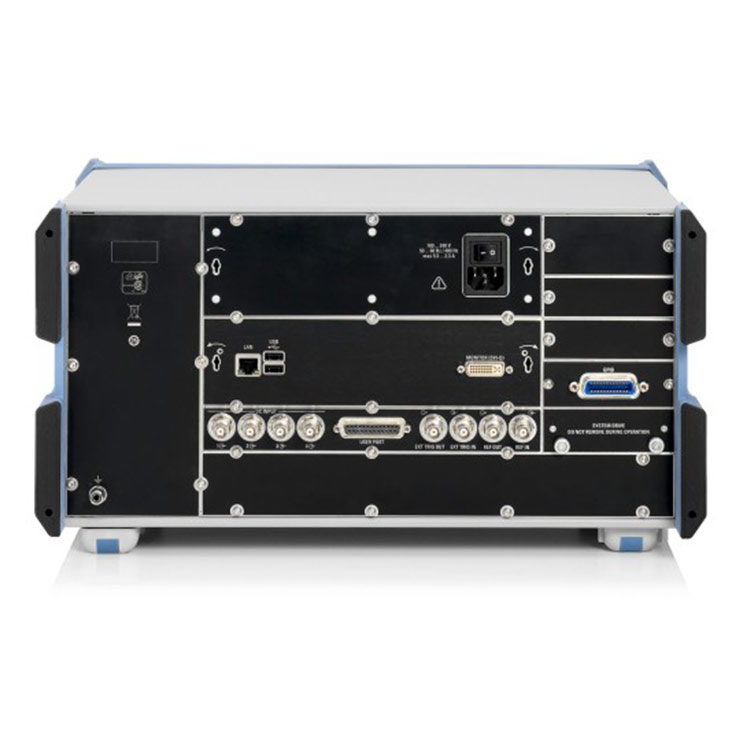

o 用于控制外部零件处理器的处理器 I/O 接口
o 支持双向数据传输的 GPIB 接口有助于在生产中节省时间
· 涉及最多 48 个端口的测量
o 使用开关矩阵扩展端口数量
o 便于直接控制前端模块的 RFFE GPIO 接口
o 一键轻松配置
o 快速测量以及出色的射频特性
o 适合每项应用的矩阵解决方案
· 一项值得的投资
o 满足未来需求
o 升级系统软件，无需重写系统软件
o 一款支持用户语言的分析仪
· 频率范围介于 9 kHz 至 40 GHz
· 最高 140 dB 的宽动态范围
· 扫描时间短暂，比如扫描 401 个点仅需 4 ms
· 具有很高的温度稳定性，典型值为 0.01 dB/°C
· 98 dB 的较宽功率扫描范围
· 1 Hz 至 10 MHz 的较宽中频带宽范围
· 手动和自动校准
· 高分辨率 12.1 英寸大屏幕
· 基于触摸屏的用户界面
· 两个或四个端口
· 四端口型号具有两个单独的发生器
· 可使用开关矩阵最多扩展至 48 个端口
· R&S®ZNB4订单号 1311.6010.22
矢量网络分析仪，双端口，4.5 GHz，N (f)
· R&S®ZNB4订单号 1311.6010.24
矢量网络分析仪，四端口，4.5 GHz，N (f)
· R&S®ZNB8订单号 1311.6010.42
矢量网络分析仪，双端口，8.5 GHz，N (f)
· R&S®ZNB8订单号 1311.6010.44
矢量网络分析仪，四端口，8.5 GHz，N (f)
· R&S®ZNB20订单号 1311.6010.62
矢量网络分析仪，双端口，20 GHz，3.5 mm (m)
· R&S®ZNB20订单号 1311.6010.64
矢量网络分析仪，四端口，20 GHz，3.5 mm (m)
· R&S®ZNB40订单号 1311.6010.72
矢量网络分析仪，双端口，40 GHz，2.92 mm (m)
· R&S®ZNB40订单号 1311.6010.82
矢量网络分析仪，双端口，40 GHz，2.92 mm (m)
· R&S®ZNB40订单号 1311.6010.84
矢量网络分析仪，四端口，40 GHz，2.92 mm (m)
