R&S SMA100B 射频和微波信号发生器

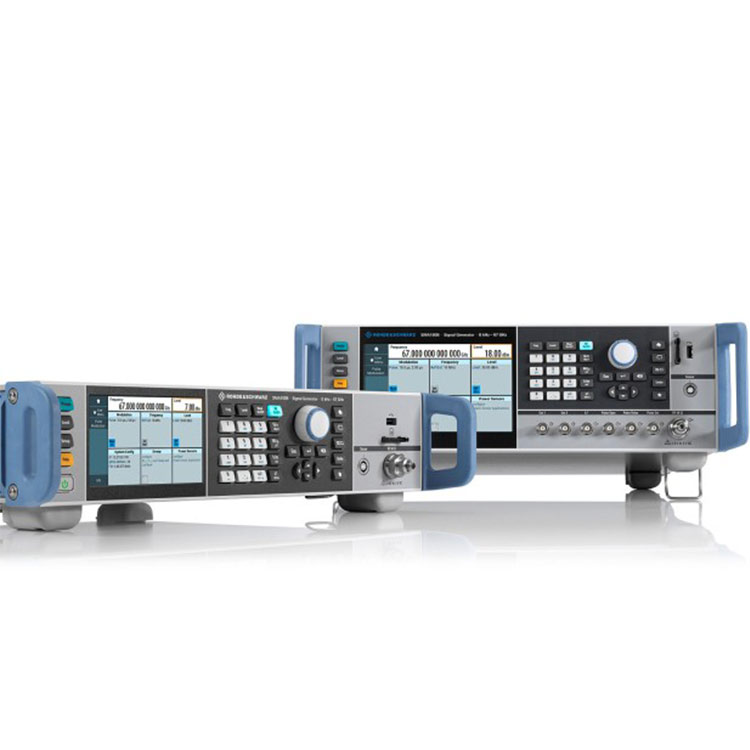

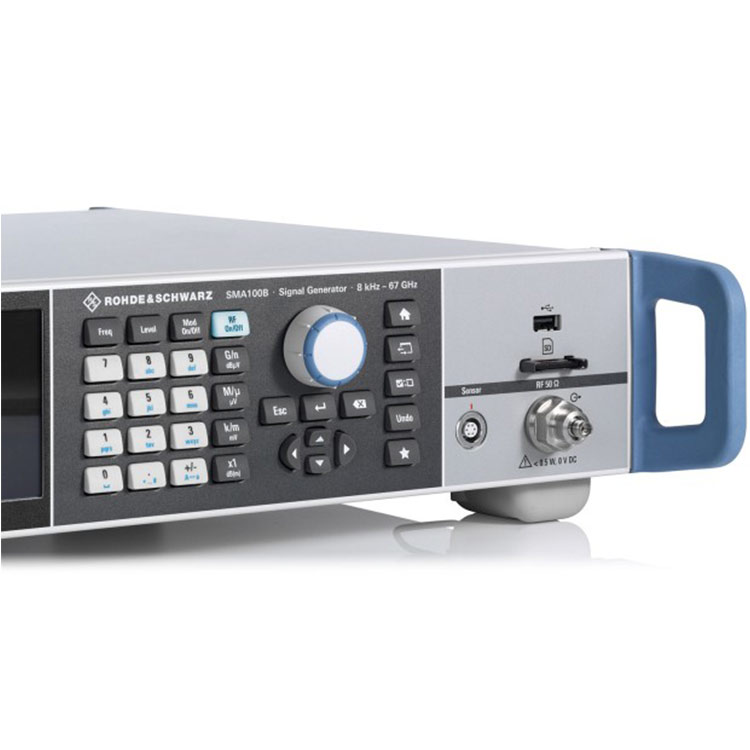

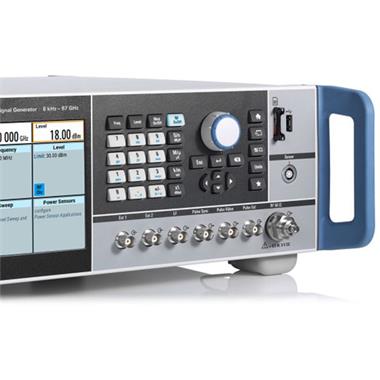

R&S®SMA100B 射频和微波信号发生器

简介

R&S®SMA100B 射频和微波信号发生器提供顶尖性能。在维持最高输出功率的同时提供最纯净的输出信号，远超竞争对手。作为全球领先的信号发生器，它可以完成射频半导体、无线通信以及航空航天和国防领域最苛刻的组件、模块和系统测试与测量任务。

主要特点

1. 频率范围介于 8 kHz 至 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz、40 GHz、50 GHz 和 67 GHz（在过范围模式下最高达 72 GHz）

2. 一流的 SSB 相位噪声：偏移值为 10 kHz 时，1 GHz 条件下为 –152 dBc（典型值），10 GHz 条件下为 –132 dBc（典型值）

3. 几乎没有宽带噪声：10 GHz 条件下为 –162 dBc（测量值），偏移值为 30 MHz

4. 在宽频率范围内最大输出功率超过 30 dBm

5. 极低的谐波

6. 采用触摸显示屏的先进图形用户界面

频率
频率范围	R&S^®SMAB-B103	8 kHz 至 3 GHz
	R&S^®SMAB-B106	8 kHz 至 6 GHz
	R&S^®SMAB-B112	8 kHz 至 12.75 GHz
	R&S^®SMAB-B120	8 kHz 至 20 GHz
	R&S^®SMAB-B131	8 kHz 至 31.8 GHz
	R&S^®SMAB-B140/-B140N	8 kHz 至 40 GHz
	R&S^®SMAB-B150/-B150N	8 kHz 至 50 GHz
	R&S^®SMAB-B167/-B167N	8 kHz 至 67 GHz（在过范围模式下最高达 72 GHz）
电平
最大指定输出功率 (PEP)	R&S^®SMAB-B103/-B106
	标配
	f = 3 GHz	+19 dBm
	f = 6 GHz	+19 dBm
	带 R&S^®SMAB-K31
	f = 3 GHz	+25 dBm
	f = 6 GHz	+25 dBm
	带 R&S^®SMAB-K31 和 R&S^®SMAB-B32
	f = 3 GHz	+30 dBm
	f = 6 GHz	+30 dBm
	R&S^®SMAB-B112/-B120
	标配
	f = 12.75 GHz	+18 dBm
	f = 20 GHz	+17 dBm
	带 R&S^®SMAB-K33
	f = 12.75 GHz	+20 dBm
	f = 20 GHz	+20 dBm
	带 R&S^®SMAB-K33 和 R&S^®SMAB-B34
	f = 12.75 GHz	+27 dBm
	f = 20 GHz	+24 dBm
	R&S^®SMAB-B131/-B140/-B140N
	标配
	f = 31.8 GHz	+13 dBm
	f = 40 GHz	+13 dBm
	带 R&S^®SMAB-B35
	f = 31.8 GHz	+17 dBm
	f = 40 GHz	+16 dBm
	带 R&S^®SMAB-B35 和 R&S^®SMAB-K36
	f = 31.8 GHz	+22 dBm
	f = 40 GHz	+19 dBm
	R&S^®SMAB-B150/-B150N/-B167/-B167N
	标配
	f = 50 GHz	+5 dBm
	f = 67 GHz	+5 dBm
	带 R&S^®SMAB-B37/-B39
	f = 50 GHz	+11 dBm
	f = 67 GHz	+9 dBm
	带 R&S^®SMAB-B37/-B39 和 R&S^®SMAB-K38/-K40
	f = 50 GHz	+18 dBm
	f = 67 GHz	+10 dBm
频谱纯度
SSB 相位噪声	f = 1 GHz，1 Hz 测量带宽
	标配，载波偏移 = 20 kHz	< –135 dBc，–140 dBc（典型值）
	带 R&S^®SMAB-B709，载波偏移 = 10 kHz	< –140 dBc
	带 R&S^®SMAB-B710(N)，载波偏移 = 10 kHz	< –140 dBc，–145 dBc（典型值）
	带 R&S^®SMAB-B711(N)，载波偏移 = 10 kHz	< –147 dBc，–152 dBc（典型值）
SSB 相位噪声（续）	f = 10 GHz， 1 Hz 测量带宽
	标配，载波偏移 = 20 kHz	–115 dBc，–120 dBc（典型值）
	带 R&S^®SMAB-B709，载波偏移 = 10 kHz	< –120 dBc
	带 R&S^®SMAB-B710，载波偏移 = 10 kHz	–120 dBc，–125 dBc（典型值）
	带 R&S^®SMAB-B711，载波偏移 = 10 kHz	–128 dBc，–132 dBc（典型值）
谐波
仪器配备 R&S®SMAB-B103/-B106 和 R&S®SMAB-K31/-B32 选件	10 MHz < f ≤ 6 GHz，P = 18 dBm	< –60 dBc
仪器配备 R&S®SMAB-B112/-B120 和 R&S®SMAB-K33/-B34 选件	10 MHz < f ≤ 20 GHz，P = 16 dBm	< –55 dBc
仪器配备 R&S®SMAB-B131/-B140(N)/-B150(N)/-B167(N) 和 R&S®SMAB-B35/-K36/-B37/-K38/-B39/-K40 选件	10 MHz < f ≤ 31.8 GHz，P = 13 dBm	< –55 dBc
非谐波	f = 1 GHz，载波偏移 > 10 kHz，10 dBm	< -92 dBc
	f = 1 GHz，载波偏移 > 10 kHz，10 dBm，带 R&S®SMAB-B711(N) 选件	< -100 dBc
支持的调制模式	带 R&S^®SMAB-K720 选件	调幅、调频、调相
脉冲调制	带 R&S^®SMAB-K22 选件
上升/下降时间	R&S^®SMAB-K22，f > 700 MHz	<10 ns，5 ns（典型值）
开/关比	R&S^®SMAB-K22	> 80 dB
最小脉冲宽度	R&S^®SMAB-K22	< 20 ns
