| 对比图 | ||
| MicroScanner2 | MicroScanner PoE | |
| 双绞线 (RJ-11、RJ-45) | ||
| 布线图 | ✓ | ✓ |
| 长度/故障点距离 | ✓ | ✓ |
| 共轴 | ||
| 长度/故障点距离 | ✓ | |
| 服务识别 | ||
| 报告*大功率等级 | ✓ | |
| 10/100/1000BASE-T | ✓ | ✓ |
| 2.5GBASE-T、5GBASE-T、10GBASE-T | ✓ | |
| 以太网供电 | 802.3af | 802.3af、802.3at、802.3bt |
| 模拟和数字音频发生器 | ✓ | ✓ |
| 可选的远端识别器 | ✓ | ✓ |
快速确定问题是由线缆连接不佳还是未连接线缆、功率不足或受电设备 (PD) 引起的。 可供网络工程师调查潜在的交换机配置或故障的信息。 PoE 交换机验证 – 通过报告 PoE 等级 (0-8) 判断交换机端口能否提供足够的功率。 供电线对 – 以图形方式显示供电线对。包括DUAL标识，表示交换机在 2 或 4 线对上供电(802.3bt或 PoE ++) 有源开关检测 – 确定线缆是否已连接到交换机端口，端口速度*高可达 10G 线缆测试 – 识别两端的任何短路、开路或交叉线，各线对的长度，以及通过发送音频查找线缆。 验证并排除工业 Ethernet 铜缆的故障 PoE 供电器验证 – 显示供电器电压水平
简化检验测试

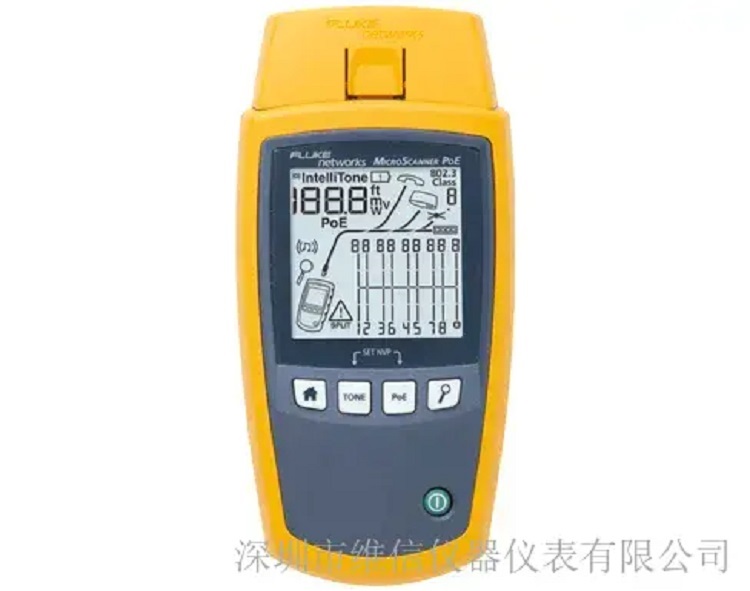

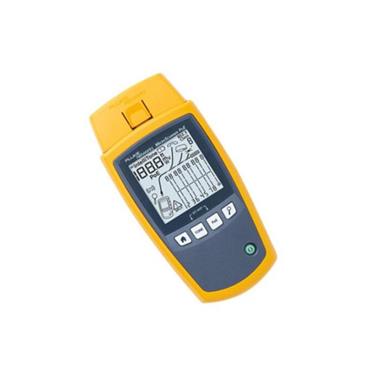

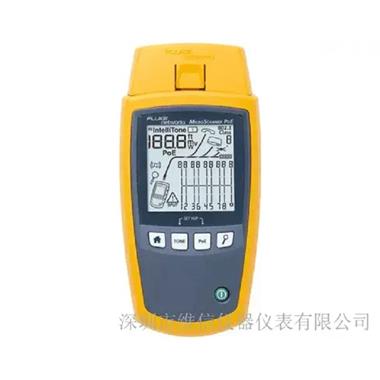

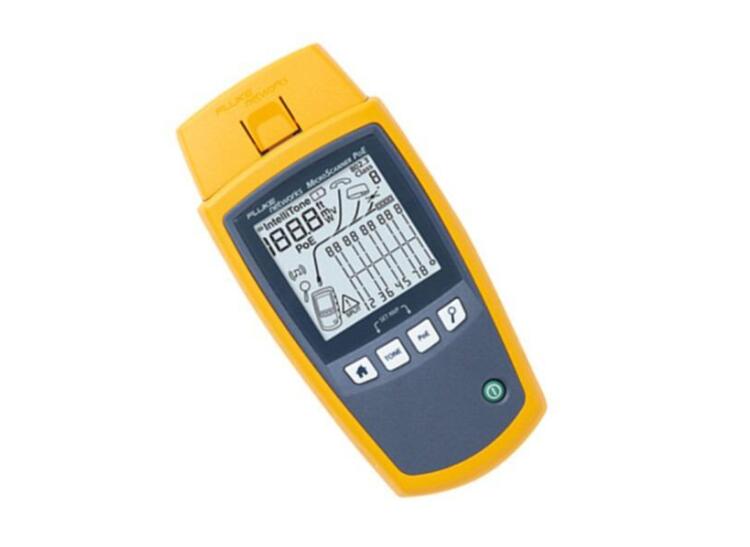

MicroScannerTM Cable Verifier 系列简化了音频、数据和视频电缆的测试。它首先从四种测试模式中获取结果，并能在同一个屏幕上显示以下所有内容 — 图形化布线图、线对长度、到故障点的距离、电缆 ID 以及远端设备。而且，它几乎支持任何类型的低压电缆测试，而不需要笨拙的适配器。*终结果就是减少了测试时间和技术错误，从而可以实现比以前更加有效的高质量安装。
快速排除服务问题
今天的通信技术人员有很多问题需要处理，而不仅仅是电缆问题。在确定连接问题的原因之前，必须先排除可能存在的电缆和服务等问题。MicroScanner Cable Verifier 系列可以解决该问题，减少排除故障的时间。是否有电话电压？ 极性是什么？ 远端有以太网交换机吗？ PoE 是否可用？ 如果 PoE 可用，它是否足够运行我的设备？MicroScanner 可以确认这些问题，为技术人员提供强大的洞察能力，使其能够验证当今*常见的语音、数据和视频服务。这意味着更快、更**的故障排除。
一般规格
测试连接器
屏蔽 8 针模块插座支持 8 针模块 (RJ45) 和 4 针模块 (RJ11) 插头。MicroScanner2: 同轴线缆的 F 型连接器。
电源
电池类型：2 AA (NEDA 15A, IEC LR6) 碱性电池
电池寿命：正常使用情况下 20 个小时
其它兼容电池类型：2 节 AA 相机锂电池、NIMH、NICAD
尺寸和重量（含电池和接线图适配器）
3 in x 6.4in x 1.4 in (7.6 cm x 16.3 cm x 3.6 cm) MicroScanner2：10.6 oz (300 g) MicroScanner PoE：10.6 盎司 (g)300
显示屏
带背光的单色 LCD
测试模式
电缆测试
测量长度、验证接线图、识别远程 ID 定位器，以及检测以太网端口。线缆电阻超过 12.5 Ω 时，MicroScanner PoE 还会显示 HIGH Ω。在一个屏幕上显示结果。
音频
产生Intellitone™ 和普通模拟音频信号
PoE
MicroScanner2: 请求并检测兼容 802.3af 的 PoE（以太网供电）设备 MicroScanner PoE：请求并检测 802.3af、at、bt 和 UPOE（Cisco 的通用以太网供电）兼容 PoE设备
性能规格
被测电缆类型
双绞线：UTP、FTP、SSTP
同轴 (MicroScanner2)：75 Ω、50 Ω、93 Ω
长度测试
量程：460 m (1500 ft)
分辨率：0.3 m (1 ft)
典型精度：± 4% 或 0.6 m (2 ft)，取大值。NVP 不确定度是附加误差。
校准：用户可设置双绞线和同轴电缆的 NVP (MicroScanner2)。可测定已知长度电缆的实际 NVP。
接线图测试
检测单线故障、短路、错误接线、拆分线对以及*多七个远端适配器 ID。接线图按比例长度绘制，以直观地显示故障的大概位置。
以太网端口检测
MicroScanner2: 用10 Mbps、100 Mbps 和 1 Gbps 速度检测 802.3 以太网端口的设计速度。MicroScanner PoE: 用 10 Mbps、100 Mbps、1 Gbps、2.5 Gbps、5 Gbps 和 10 Gbps 速度检测 802.3 以太网的设计速度。
音频发生器
支持发生音频以及使用福禄克网络数字 IntelliTone™ 探头进行电缆映射。产生兼容典型模拟探头的四种音频。使用 IntelliTone 或模拟探头时，Smartone™ 功能可以正确识别电缆束中的电缆。
MicroScanner2 和 MicroScanner PoE
除特别说明外，规格适用于 23ºC (73ºF)。
