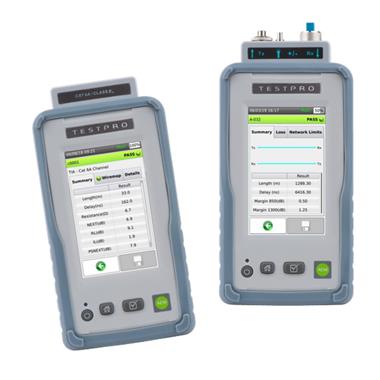

产品名称:独立光缆认证测试仪
型    号:TESTPRO CV100-K11
制 造 商:新加坡AEM
适用范围:适用于数据机房、5G室分、企业无线接入等传输线缆的认证测试

产品介绍
TESTPRO CV100系列线缆认证测试仪是业界功能*强的手持式网络布线安装质量鉴定、验证和认证测试平台,其功能包括:各类Gbps网络性能认证测试,以及高性能直流和PoE性能测试,并提供无比高速的6A类铜缆认证和光电复合缆的测试功能。

主要特点
*认证CAT5e - CAT 8 Level IIG双绞线
*业界*快的6秒CAT6a自动测试
*认证单模和多模光纤
*集成的电压测试验证光电复合缆
*根据IEEE 802.3af/at/bt验证实际PoE负载
*通过1/2.5/5/10G的标准信噪比(SNR)测量,使用简便的Pass/Fail结果来鉴定链路速率
*TestPro的模块化平台可以根据需要轻松添加功能
*TestPro套装中配有2台全功能和全显示仪表,每台仪表均可以独立部署,用于不需要远端(如PoE负载或交换机千兆测试)的测试


主要测试功能
铜缆认证测试
——TestPro支持测试高至3GHz的频率范围,可测试包括TCL在内的所有认证参数,超越铜缆认证测试2G等级精度规范。当前配置的适配器满足CAT6a认证需求,实际能达到CAT8认证要求。
光纤认证测试
——TestPro的光纤测试根据行业标准提供Tier-1认证,以及多模和单模光纤综合布线的定制化限值。此外,这些适配器还包括一个集成的VFL用于快速指示线缆断裂,以及一个集成连接端口用于测量光电复合缆的电压,以支持智能建筑计划。
光纤端面检测
——脏污的连接器是导致光纤链路性能不佳的*常见原因,TestPro的光纤检测功能可帮助您在安装和故障排除环境中检查光纤端面的清洁度。
可扩展性与灵活性
——TestPro CV100配备了可拆分式的测试适配器,可以实现多种测试功能以满足当今网络基础设施的测试需求,其基础配置价格极具性价比,并能根据客户需求方便地增加测试功能。
自动化测试
——TestPro的自动化测试功能是确保布线链路支持所需网络速率的*简单和*可靠的方法,也是目前同类产品中*快的自动测试。
PoE测试
——TestPro CV100配置的MODULE-NET-CABLE适配器为验证PoE部署提供了*全面的测试,满足PoE*新发展要求,支持包括90W 802.3bt标准在内的所有PoE标准。仪表既可采用连接实际负载方式来测试PoE电源,也可通过外接负载电阻为PoE电源提供稳定、长期的负载。
    TestPro CV100还可依据*新的TIA1152A标准测试不平衡电阻参数,对布线链路特性予以认证。
链路速率鉴定
——TestPro能够快速、客观地评估及验证布线链路,以确保支持1/2.5/5/10G BASE-T以太网。它可以在带有网络负载下执行信噪比(SNR)测试,确保电缆链路能够支持所需的网络速率。
网络连接测试
——TestPro可以通过内置的10/100/1000M网络接口连接到在线带业务以太网中,一旦连接,TestPro将自动发现网络上连接的设备,您可以Ping任何其他设备以验证连接性和测量时延。

TESTPRO CV100测试平台

MODULE-NET-CABLE模块

外形尺寸
  • 200mm×105mm×50mm

内置测试能力
  • 9
通道双端混合模式射频和直流测试
  •
砖利技术,业内*高布线测试性能

支持以太网标准
  • 802.3an
  • 802.3bz

显示屏
  • 5
英寸TFT彩色触屏
  •
分辨率:800×480像素

测试带宽
  • 0.1~3000MHz
  • 30000
倍频程

以太网速率
  • 1G / 2.5G / 5G / 10Gbps

电池
  • 3.7V 13200mAh
锂离子
  •
持续测试时间8小时

频率分辨率
  • 0.125MHz
  •
支持TIA 115AISO/IEC61935-1及以上所有频率范围要求

自动测试参数
  •
每个速率下的信噪比(SNR
  •
线缆诊断
  • PoE
探测

电源
  •
标配5V/3A
  •
支持5~12V
  • 2.1mm
插头

测试时间
  • CAT6A
(包括TCL和不平衡电阻):6
  • CAT 8 Class II
自动测试:30

PoE电源诊断
  • 90W
及以下PoE电源类型
  • 802.3af , 802.3at, 802.3bt
  •
负载测试
  •
连续负载测试
  • PoE
线对识别

操作系统
  • Linux

双端射频测试项目
  • IL, RL, NEXT, ACR-F, TCL
  •
所有强制和可选测试项目
  •
单线对链路双端测试长度超过1000m


CPU
  • 1GHz ARM Cortex-A8

长度(时延)测试
  •
双端测试:0~600m
  •
分辨率:0.1m0~6000ns,分辨率1ns

USB接口
  • A
型支持U
  • Micro
型支持连接PC控制

支持被测介质
  • 4
对以太网线缆
  • 1
对以太网线缆
  •
可选光纤(MM/SM/MPO/单芯/双芯)(NCV100-CF20套装)

RJ45接口
  • 10/100/1000M
测试口
  •
网络通信口

TDR-RL
  • 0~100m
(分辨率1m
  •
故障点位置

蓝牙接口

TDR-NEXT
  • 0~100m
(分辨率1m

测试适配器接口
  • 60
针高频连接器
  •
带电热插拔寿命5000

测试数据管理软件
  •
生成测试报告

内置测试项目
  •
接线图、直流电阻、不平衡电阻、网络性能测试
  •
音频寻线信号:730Hz/1440Hz
  •
只要两根导体在任意针脚端到端接通,就能识别所有可能的接线状态
  •
直流电阻测量范围:0~50Ω
  •
包括不平衡电阻在内的电阻测试,符合TIA 115A规定

测试标准
  • GB 50312-2016
  • ANSI/TIA 568D, ISO 11801
  • AS/NZS 3080, IEEE 802.3, EN50173, EN50173.A1

内存容量
  • 4GB


仪表套装及配置


仪表套装名称仪表套装型号配置
铜缆认证测试仪TESTPRO CV100-K50**铜缆认证测试**
• 2个TestPro手持仪表
• 1对长久链路模块 MODULE-CAT6A-PL
• 1对通道模块 MODULE-CAT6A-CH
• 1对PoE模块 MODULE-NET-CABLE
• 附件包括:背包、1对AC电源适配器、1对仪表背带、快速指导手册、校准认证证书
光纤认证测试仪TESTPRO CV100-K11**光纤认证测试**
• 1对多模PoF模块 MODULE-MM
• 光纤测试套件软包、1对FC连接器、1对FC-LC测试跳线、1对LC连接器、1对LC-LC校准跳线、1支LC-LC校准适配器、清洁包
• 1对单模PoF模块 MODULE-SM
• 光纤测试套件软包、1对FC连接器、1对FC-LC测试跳线、1对LC连接器、1对LC-LC校准跳线、1支LC-LC校准适配器、清洁包


仪表套装配置展示
铜缆认证测试仪
TESTPRO CV100-K50


铜缆光纤认证测试仪
TESTPRO CV100-K51
