数字置信度

输入通道

  • 4 个 FlexChannel® 输入

  • 每个 FlexChannel 提供了：

    • 一个模拟信号，可以显示为波形视图、频谱视图或同时两者

    • 使用 TLP058 逻辑探头时 8 个数字逻辑输入

带宽 (所有模拟通道)

  • 1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz（可升级）

采样率 (所有模拟/数字通道)

  • 实时: 25 GS/s

  • 插补: 2.5 TS/s

记录长度 (所有模拟/数字通道)

  • 62.5 M 点标配

  • 125 M 点和 250 M 点选配升级

波形捕获率

  • >500,000 个波形/秒

垂直分辨率

  • 12 位 ADC

  • 高分辨率模式下高达 16 位

标准触发类型

  • 边沿，脉宽，欠幅脉冲，超时，窗口，逻辑，建立时间和保持时间，上升/下降时间，并行总线，顺序，可视触发

  • 辅助触发 ≤5 VRMS，50Ω，400 MHz（仅边沿触发）

标准分析

  • 光标：波形，V 条，H 条，V 和 H 条

  • 测量：36 项

  • 频谱视图：频域分析，独立控制频域和时域

  • FastFrameTM：分段内存采集模式，最大触发速率 >664,000 波形/秒

  • 示图：时间趋势、直方图、频谱

  • 数学：基本波形代数、FFT、高级公式编辑器

  • 搜索: 搜索任何触发标准

  • 抖动：TIE 和相位噪声

选配分析

  • 高级抖动和眼图分析

  • 高级功率测量和分析

选配串行总线触发，解码和分析

  • I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD,      LIN, FlexRay, SENT, USB 2.0, 以太网, I2S, LJ, RJ, TDM,      MIL-STD-1553, ARINC429

选配串行一致性测试

  • 以太网, USB 2.0, 汽车以太网,      MIPI D-PHY 1.2

选配内存分析

  • DDR3 调试、分析和一致性测试

任意波形/函数发生器

  • 50 MHz 波形生成

  • 波形类型：任意波形，正弦，方波，脉冲，锯齿波，三角形，DC 电平，高斯，洛伦兹，指数上升/下降，Sin(x)/x，随机噪声，半正弦，心电图

数字电压表1

  • 4 位 AC RMS、DC 和 DC+AC RMS 电压测量

触发频率计数器1

  • 8 位

显示器

  • 15.6 英寸 (396 mm) TFT 彩色

  • 高清 (1920 x 1080) 分辨率

  • 容性（多触点）触摸屏

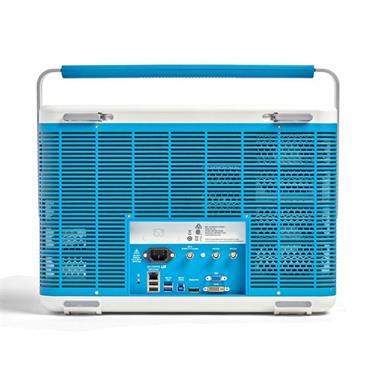

连接能力

  • USB 主控（6 端口），USB 3.0 设备（1 端口），LAN（10/100/1000 Base-T 以太网），显示器端口，DVI-I，VGA

e*Scope®

  • 使用标准网络浏览器，通过网络连接远程查看和控制示波器

保修

  • 标配 3 年保修

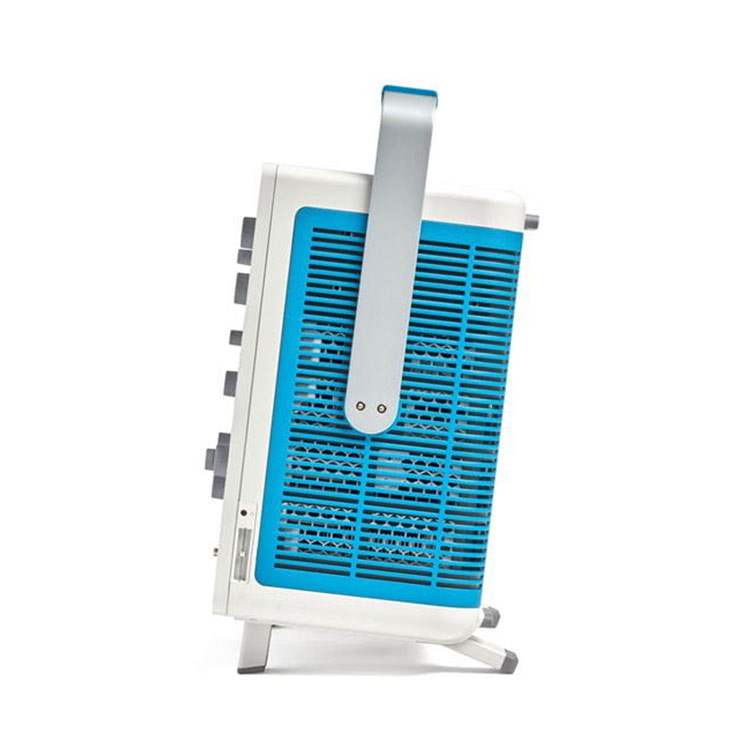

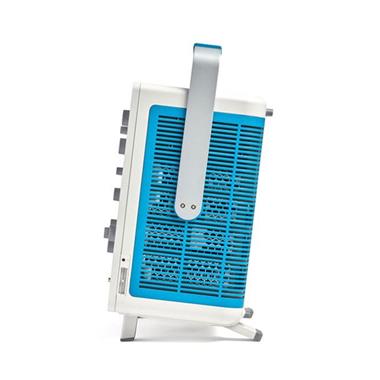

外观尺寸

  • 309 mm（12.2 英寸）高 x 454 mm（17.9 英寸）宽 x 204 mm（8.0 英寸）深

  • 重量：<12.88 公斤（28.4 磅）
