R&S®NGE100B（102B和103B） 电源

• R&S®NGE100B（102B和103B） 电源

•

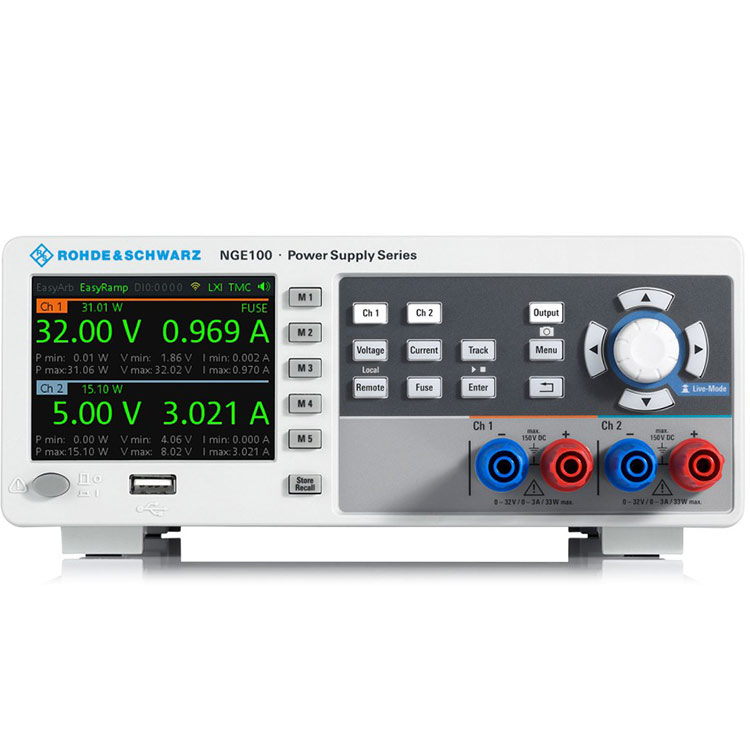

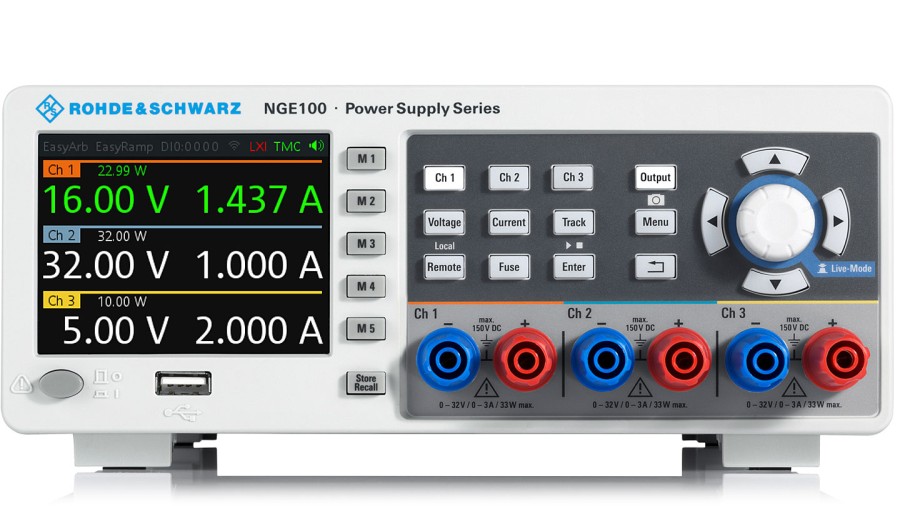

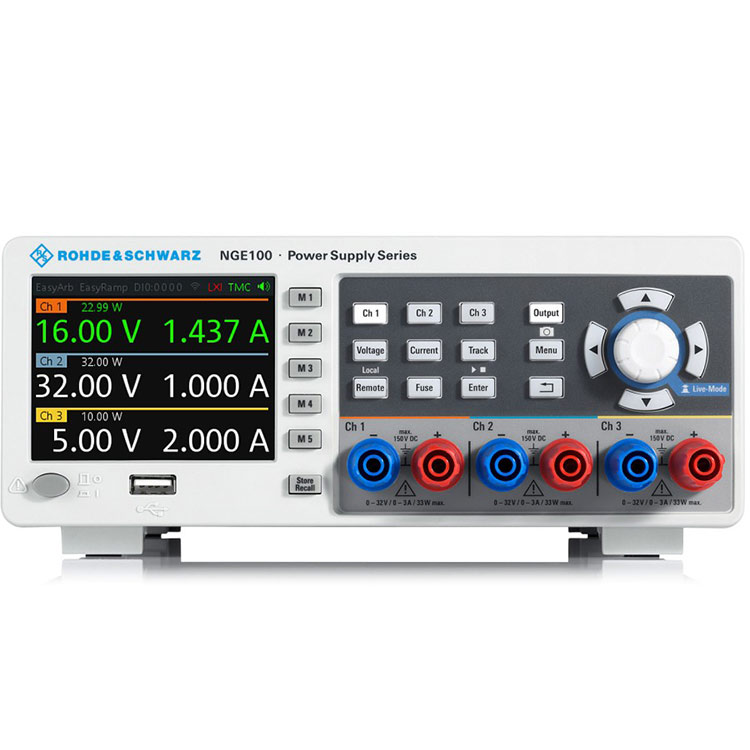

• 具有两个通道的 R&S®NGE102B，或具有三个通道的 R&S®NGE103B

• R&S®NGE102B 的最大输出功率为 66 W，R&S®NGE103B 的最大输出功率为 100 W

• 每个通道的最大输出电压为 32 V

• 电子保险丝 (OCP)、过电压保护 (OVP)/过功率保护 (OPP)/过热保护 (OTP)

• USB 接口 (VCP/TMC)，可选 LAN (LXI)，可选 WLAN，可选数字 I/O（4 位）

R&S®NGE100B 直流电源系列包含耐用、高性能和价格合理的仪器。该系列提供高效率、低纹波，并具有同类别电源中少有的多种实用功能。

所有通道都采用电位隔离且不接地

每个通道的电路间完全隔离；不连接到机箱地线。因此可以轻松组合运用多个通道，为需要 +12 V/–12 V 的双极电路提供电源，避免了复杂被测设备中的各种接地问题.

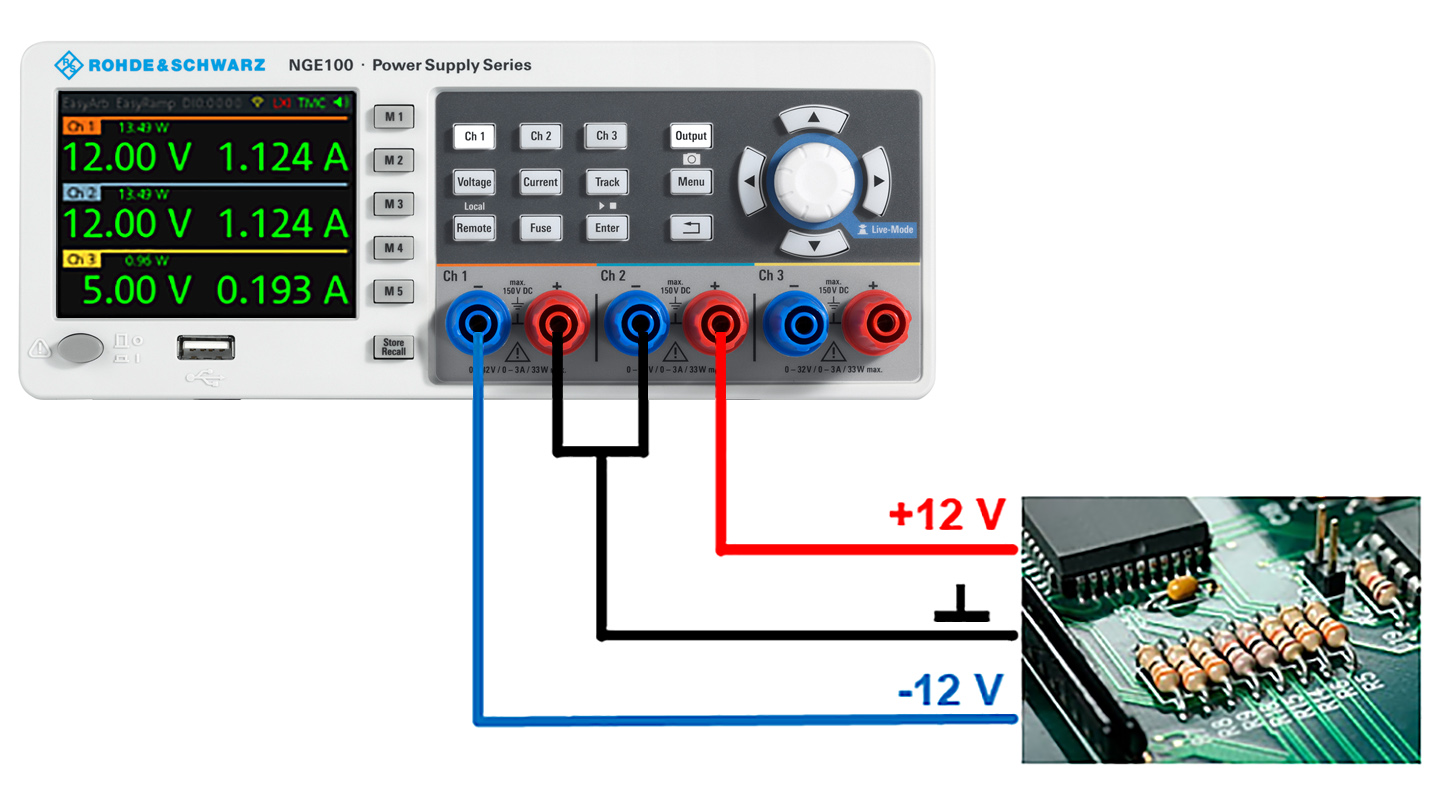

为双极电路供电

组合运用多个通道，为需要 +12 V/–12 V 的双极电路提供电源，避免了复杂被测设备中的各种接地问题。

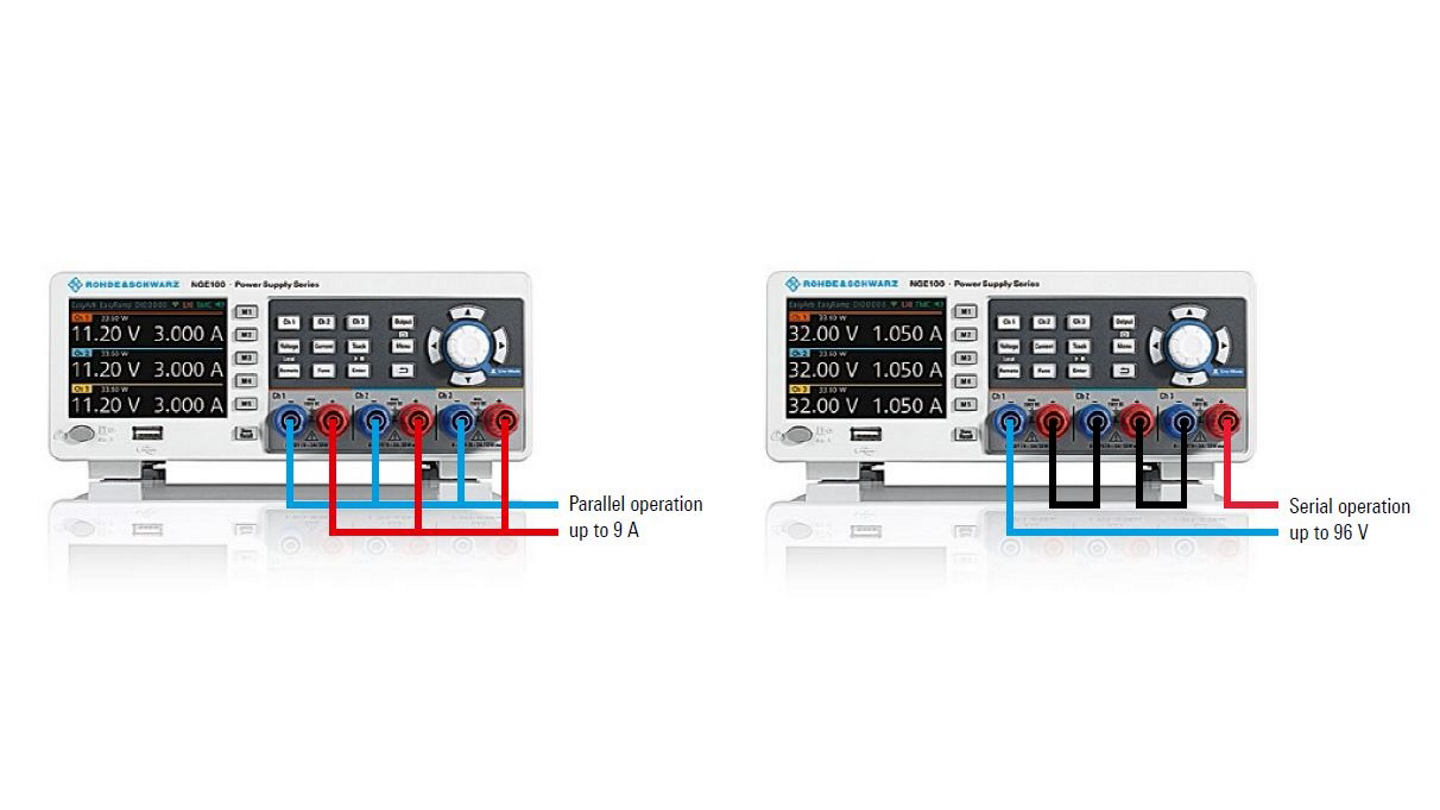

并联和串联应用

凭借各通道的供电等效性，可将其串联以提供更高电压。R&S®NGE103B 的电压最高可达 96 V，GE102B 的电压最高可达 64 V。在并联模式中，可以组合通道以获得更高电流。结合两个通道时，电流最高可达 6 A。使用 R&S®NGE103B 的所有三个通道，甚至可达到 9 A。输出通道均可串联或并联以取得更高电压或电流。

保护功能

针对每个通道，用户可以单独设置：

最大电流（电子保险丝，过电流保护，OCP）

最大电压（过电压保护，OVP）

最大功率（过功率保护，OPP）

如果达到（最大）限值，受影响的输出通道将被自动关闭，并显示一条消息。过电流保护可以与其他通道相连（FuseLink 功能）。如果某通道超过最大电流强度，则该通道和所有链接的通道将关闭。所有操作状态清楚显示在 3.5" QVGA 显示屏（320 像素 × 240 像素）上，包括输出功率和任何保护功能的状态。颜色指示不同的操作状态：

以恒定电压模式工作时活动输出以绿色显示，以恒定电流模式工作时以红色显示

不活动输出通道以白色显示。当通道处于设置模式时，待设置的数字将以蓝色背景标记。

连接性

前端连接器，配 4 mm 安全接线端子

USB 接口（虚拟 COM 端口和 TMC 类别）

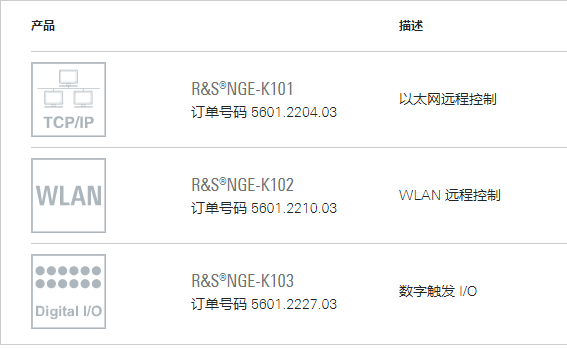

集成式 Web 服务器的 LAN 接口 (LXI)（NGE-K101 选件）

WLAN，同类别中独有（NGE-K102 选件）

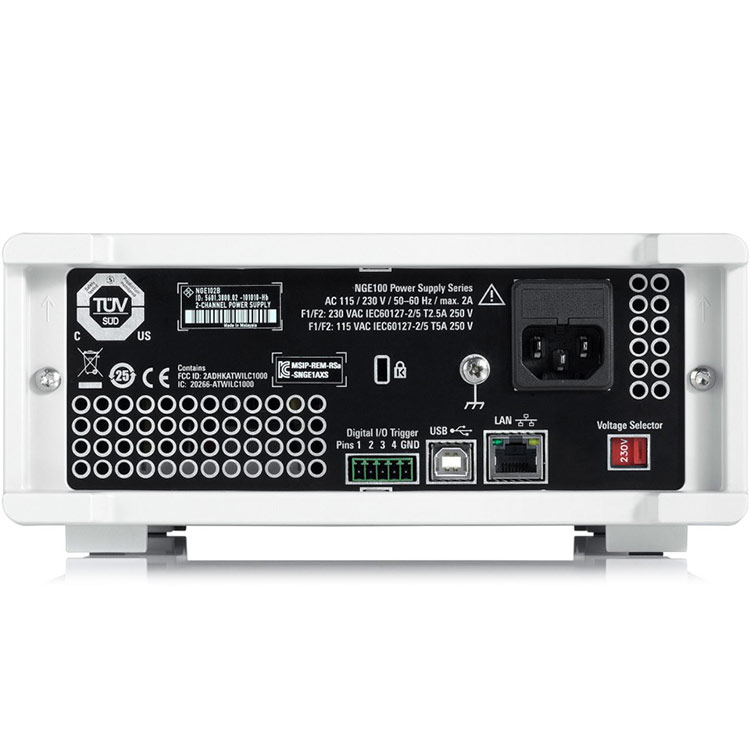

后端数字触发输入/输出（4 位）（NGE-K103 选件）
