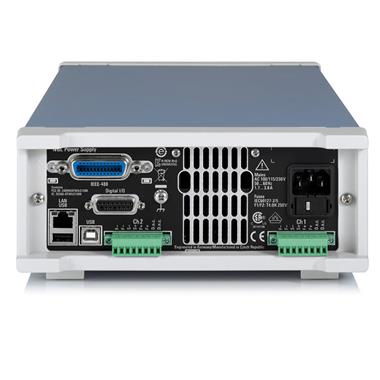

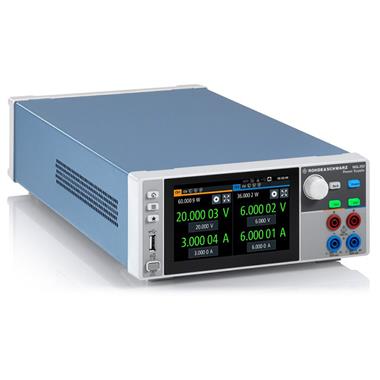

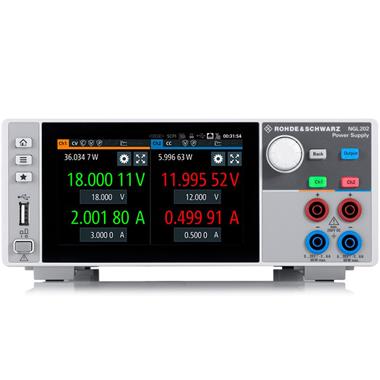

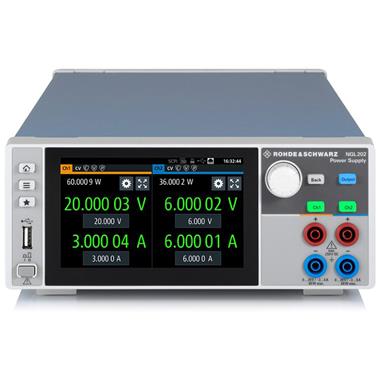

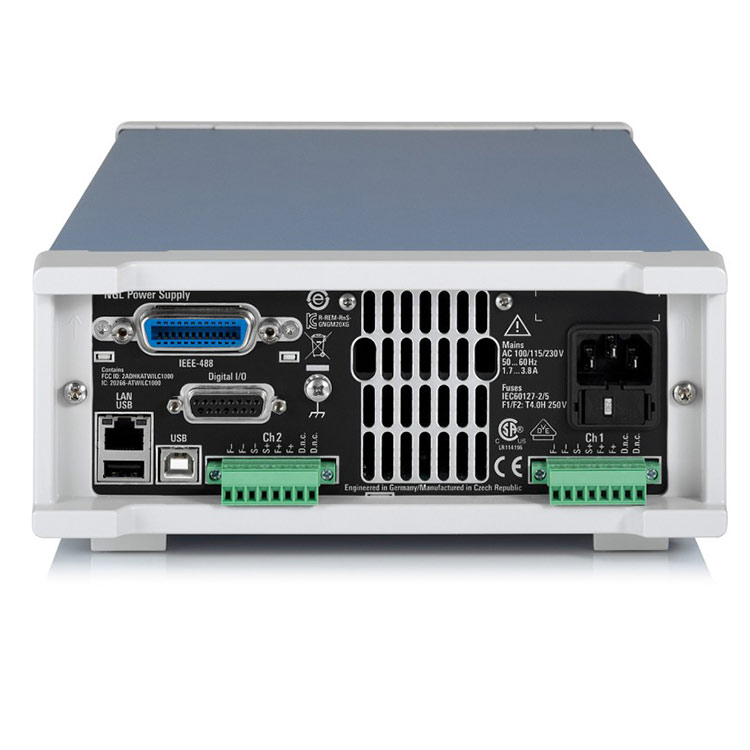

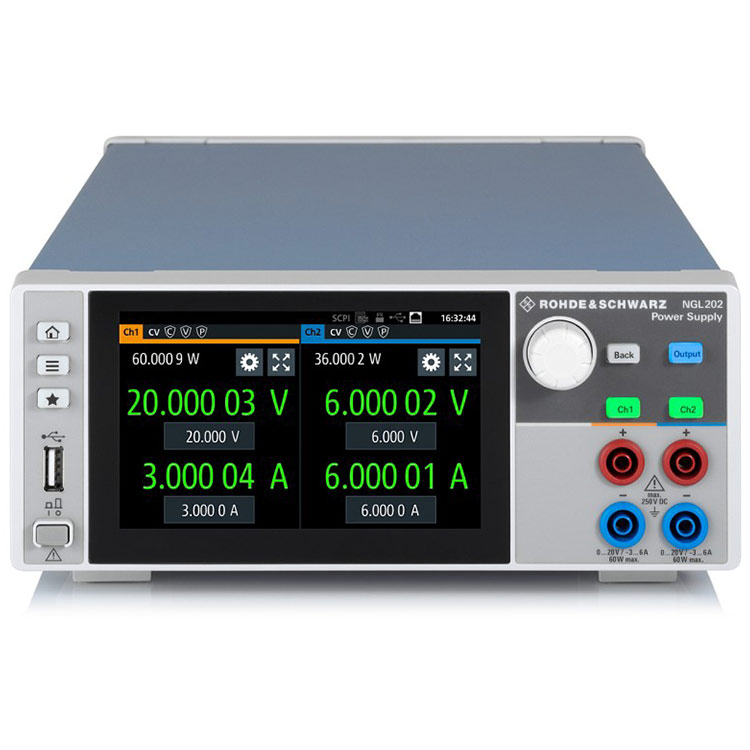

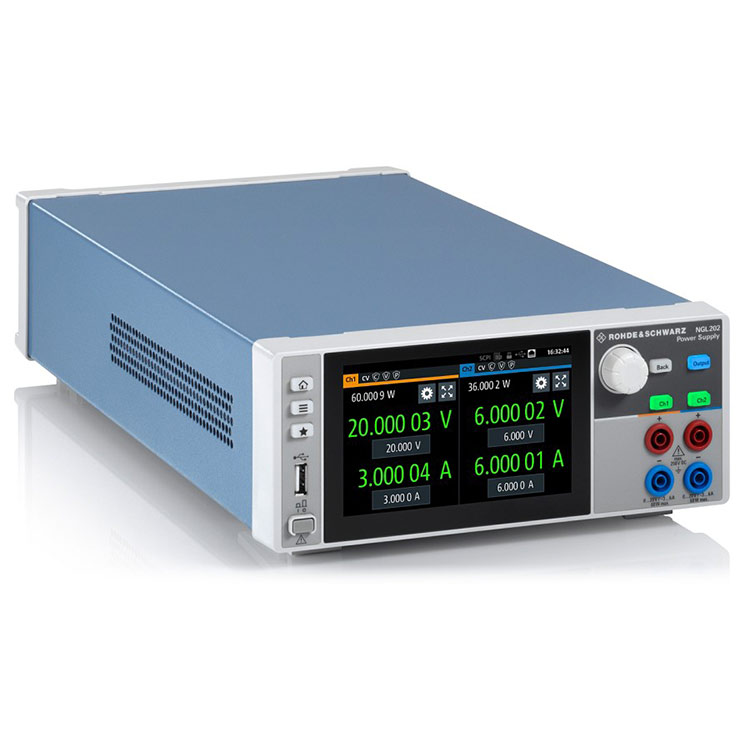

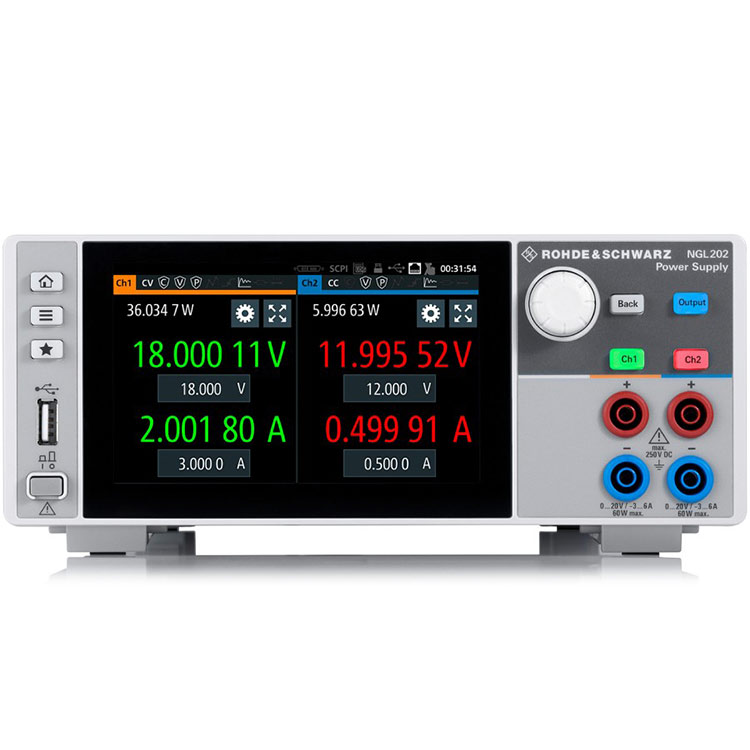

R&S NGL200 (NGL201|NGL202)线性电源

R&S®NGL200 电源系列

主要特点

·         最大输出功率：120 W

·         每个通道的电压：0 V 至 20 V

·         每个通道的最大电流：6 A

·         负载恢复时间：< 30 µs

·         纹波与噪声：< 500 µVRMS/< 1 Marms

高精度源端和吸收端

R&S®NGL200 电源系列具有高精度和快速负载恢复时间，非常适用于严苛应用。借助双象限架构，电源可以用作源端和吸收端以模拟电池和负载。借助快速恢复功能，电源能够应对快速负载变化，例如移动通信设备从睡眠模式切换为发射模式时。

优化负载恢复时间

移动电话和 IoT 设备等消费类电子设备在睡眠模式下仅需极小电流。但是，一旦这些设备切换到发射模式，电流就会突然增加。用于为这些被测设备供电的电源必须能够应对电流从微安增加到安培的变化，并且不会产生电压降或过冲。

即使在严苛的负载变化情况下，NGL200 电源也能实现不足 30 µs 的快速负载恢复时间，非常适用于给 IoT 设备和其他使用电池的设备供电。

6 ½ 位分辨率

测量电压、电流和功率时，S®NGL200 电源系列的分辨率可达 6 ½ 位，非常适用于在待机模式下具有低功耗、在满载运行时具有高电流的设备的特性测量。涵盖整个测量范围，无需进行切换。这可以提高测量速度。在很多情况下，无需额外使用数字万用表。

最小纹波与噪声

高级电子电路通常非常复杂，并且对电源线干扰非常敏感。为了给此类敏感被测设备提供无干扰电压，电源必须提供非常稳定的输出电压和电流。需要避免所有纹波和噪声。S®NGL200 电源具有线性调节功能，适用于敏感被测设备。

双象限操作

借助双象限架构，S®NGL200 电源可以用作源端和吸收端以模拟电池或负载。电源可自动从源模式切换至吸收模式。一旦外部应用电压超过设置的标称电压，电流就会流入电源。电流读数为负显示出这一点。
