• 网络分析 - 对网络基础架构进行自动发现、映射、监控、分析和指导性故障排除

  • 流量和数据包分析 – 唯一具有 10 Gbps “有线” 分析功能的平板电脑

  • 无线分析 - 802.11a/b/g/n/ac WLAN 的部署和故障排除集成工具

  • 性能测试 - 在高达 10 Gbps 全线速的情况下进行网络评估、验证新的基础架构和设备、测试服务提供商 SLA 和 QoS

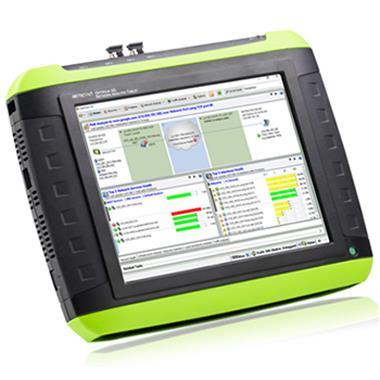

便携式 — XG 携带极方便。对角线尺寸为 14 英寸（36 厘米）。仅重不足 6 磅（2.5 千克），厚为 2 英寸（5 厘米），可在任何地方使用。

多个无线适配器 — XG 内置两个 Wi-Fi 适配器和一个 Spectrum 适配器。OptiView XG 配备多个适配器，加上其便携性，无需交换适配器或使用额外的外部硬件，使得 WLAN 分析与故障排除变得非常轻松。

高分辨率显示屏 — 10.25 英寸、1024x728 的高分辨率 LCD 大型显示屏，显示效果极其清晰且逼真，适合同时浏览与分析大量数据。

超长的 2 小时电池量 — XG 的电池可进行长达 4 小时的有线或无线分析（或 2 小时的有线和无线分析）。电池可热插拔，因此 XG 使用时间极长，而不会丢失数据。

连接性 — XG 支持 10 Gbps 和 1 Gbps 光纤、10/100M 和 1 Gbps 双端口铜缆以及 802.11a/b/g/n/ac WLAN。

性能 — XG 运行 Windows® 7（64 位，SP1），4GB RAM。配备一个 128 GB 固态移动硬盘。XG 采用 Intel® Core™ Duo 1.2 GHz 处理器获取处理能力。XG 能以 10 Gbps 速率全线速捕获数据，并有一个 4 GB 专用捕获缓冲区。

本地技师可以借助 OptiView XG 进行 Wi-Fi 和有线网络基础设施故障排除，使他们可以方便地访问任何位置，查看需要检查的位置，从而在桌面上解决问题。借助自动发现、本地网络的映射以及用于隔离基础设施相关问题之根本原因的多种功能，OptiView XG 可帮助在组织内分配问题处理，从而提高所有人的工作效率。

 确保 Wi-Fi 网络安全、有效地运行

集成的无线电和无线分析软件可加速规划、故障排除过程并可确保 WLAN 的安全。“盲区”和干扰的调查现场可确保所有用户均可获得最佳性能。自动化专家建议可针对任何无线连接、性能和安全问题立即做出解答，从而简化工程师的工作量并最大限度减少用户投诉 - 即使 WLAN 缺乏经验的工程师也可以借助 OptiView XG 解决最棘手的问题。

集成到 nGeniusONE 中，以实现高效工作流

nGeniusONE 搭配 OptiView XG 使用可提供服务保证以及从数据中心到 WAN、云和远程站点接入层（有线或无线）的可视性。

将便携式分析仪与多个无线电完全集合在一起，从而可到达需要的任何位置，以部署、诊断 WLAN 并确保 WLAN 的安全。

第一次就正确设计和部署最精确的无线 LAN (802.11 a/b/g/n/ac) 网络，以实现最佳性能，同时避免代价高昂的返工及用户投诉
快速解决终端用户遇到的 WLAN 连接和性能问题，并自动检测安全威胁和无线网络漏洞
用集成的无线电频谱检测、确定并查找与 WLAN 网络干扰的非 WLAN 源及其性能

隔离基础设施相关问题的根本原因

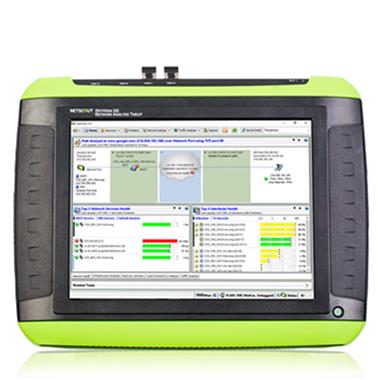

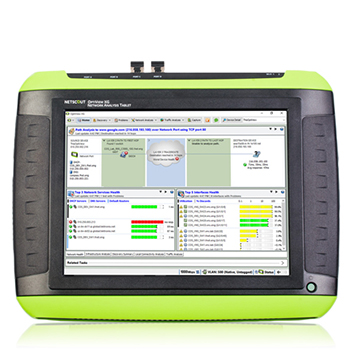

OptiView® XG Network Analysis Tablet 是专为网络工程师进行便携 WLAN 和网络基础设施诊断设计的第一套全功能分析仪。通过自动发现和分析有线和无线网络基础设施问题，帮助工程师在日常任务中节省大量时间，让他们有更多时间处理其他问题和项目。

测试网络基础架构的质量

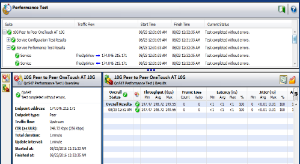

活动的性能测试使用户能够验证和诊断 WAN、校园或数据中心和站点内的高性能链路。测试结果对线速高达 10 Gbps 的网络从带宽、延时、抖动和丢包率等方面进行性能量化分析，为工程师提供有关其基础架构性能以及支持当前和未来应用能力的可靠数据。

验证数据中心或站点内部新的基础架构要素和主要链路性能
在部署新服务前评估网络性能
独立确定其服务提供商是否达到商定的服务品质 (SLA) 。
测试所需 QoS 是否有端到端的维护

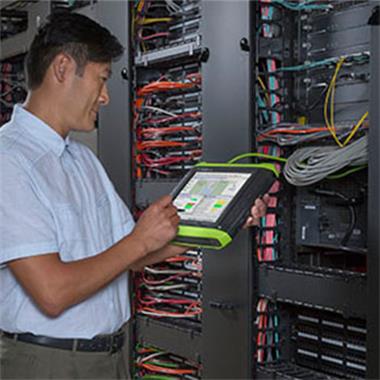

用于对网络中的任意位置进行故障排除的便携功能

将强大的工具放在本地意味着问题无处可藏。OptiView XG 借助其自定义数据包处理硬件和高度便携的平板电脑形成因素，可在需要的任何位置提供分析点。

用于网络故障排除的、线速高达 10 Gbps 的数据包捕获
实时流量分析显示最活跃的主机、最活跃的会话、首要协议—谁正在使用本地带宽
直接在线（高达 1 Gbps）实时查看流量或捕获线速，无需外部接头
物理规格
体积（高、宽、深） 9.45英寸 x 12.43英寸 x 2.03英寸 (240 毫米 x 315.7 毫米 x 51.6毫米)
重量5.6 磅（2.5 公斤），带电池；4.5 磅（1.8 公斤），无电池
显示屏彩色有源矩阵 TFT LCD、1024 x 768 像素、LED 背照灯、带2触点的触摸屏

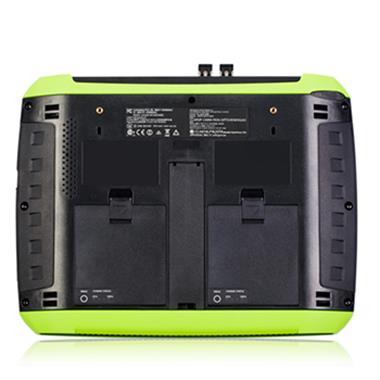

安全性背板上的 Kensington® 安全插槽，用于安全线缆连接
环境规格
工作温度*10°C 至 30°C（50°F 至 86°F） ，相对湿度达 95% 。0°C 至 50°C（32°F 至 122°F），相对湿度达 75%
贮存温度-40°F 至 +160°F（-40°C 至 +71°C）
冲击和振动符合 3 类设备的 MIL-PRF-28800F 要求
安全EN 61010-1 2nd Edition
海拔高度**4600 米（15000 英尺），电池供电
电气规格
AC 适配器输入100 V – 240 V， 50/60 Hz， 1.5 A
AC 适配器输出19 VDC，4.74 A，90 W
电池*两个用户可更换、可充电 的 45 瓦特时锂离子电池组。
电池工作时间2小时（标准—禁用/关闭网络在测试端口进行 WLAN 扩展分析可延长约四个小时）
电池充电时间*3 小时（典型）充电时间取决于电池的剩余电量
系统规格
操作系统Window 7 Professional 版，64 位，Service Pack 1
PC — 处理器Intel® Core™ Duo CPU U9300 @ 1.2GHz
PC - RAM4 GB
捕获缓冲区4 GB



* 当内部温度超过 113°F (45°C) 时电池无法充电。

**海拔规格适用于 OptiView XG 和电池。可使用 AC 适配器的最高海拔为 2000 米（6,600 英尺）。

端口
网络分析端口2 RJ-45 10/100/1000BASE-T 以太网、小型可插拔 (SFP) 100/1000BASE-X 以太网、增强型小型可插拔 (SFP+) 10GBASE-X 以太网
管理端口RJ-45 10/100/1000BASE-T 以太网
支持的 SFP 模块1000BASE-SX - 850 nm（标准）
100BASE-FX - 1300 nm
1000BASE-LX - 1310 nm
1000BASE-ZX - 1550 nm
支持的 SFP+ 模块10GBASE-SR - 850 nm（标准）
10GBASE-LR - 1310 nm
10GBASE-LRM - 1310 nm
容差RJ-45 端口最大能够承受 100 伏特
USB 端口三个 USB 2.0 端口
eSATA 端口eSATA 端口用于连接外接硬盘
视频端口标准的 VGA 端口，用于连接监视器或投影仪
电缆
线缆类型100 Ohm UTP 和 ScTP 类别 5、5E、6，ISO/IEC 等级 C、D、E
线缆长度测量可测量的线缆长度从 3 英尺（0.9 米）到 500 英尺（152米）。
精度：± 6 英尺（± 2 米）
长度测量以所选线缆类型的额定传播速度 (NVP) 为基础
无线天线
内部无线天线7 根内置 2.4 GHz、1.1 dBi 峰值、5GHz
3.2 dBi 峰值天线。
外置全向天线WLAN 全向天线，2.4 GHz 和 5 GHz
802.11 a/b/g, 50 Ω.增益：2.1 dBi (2.45 GHz)
2.4 dBi (4.9 GHz)、2.6 dBi (5.25 GHz)、2.5 dBi (5.875 GHz)
外置定向天线天线，频率范围 2.4 - 2.5 和 4.9 - 5.9 GHz
2.4 GHz 频带的最小增益为 5.0 dBi 峰值，以及 5 GHz 频带的 7.0 dBi 峰值
外置天线连接器反向 SMA
Wi-Fi 适配器
数据传输率802.11a：6/9/12/24/36/48/54 Mbps
802.11b：1/2/5.5/11 Mbps
802.11g：6/9/12/24/36/48/54 Mbps
802.11n (20 MHz)：MCS0-23，达 216 Mbps
802.11n (40 MHz)：MCS0-23，达 450 Mbps
802.11ac (80 MHz):MCS0NSS1-MCS9NSS3，MAX PHY 速率为 1.3 Gbps
运行吞吐率：高达约 400 Mbps
工作频率2.412 – 2.484 GHz
5.170 – 5.825 GHz
安全性64/128 位 WEP 密钥、WPA、WPA2、802.1X
传送输出功率
（容差：+- 2dBm）		802.11a：16 dBm ± 2 dBm @ 54 Mbps
802.11b：20 dBm ± 2 dBm @ 11 Mbps
802.11g：17 dBm ± 2 dBm @ 54 Mbps
802.11gn HT20：17 dBm ± 2 dBm @ MCS23
802.11gn HT40：16 dBm ± 2 dBm @ MCS23
802.11an HT20：15 dBm ± 2 dBm @ MCS23
802.11an HT40：15 dBm ± 2 dBm @ MCS23
802.11ac VHT20:13 dBm +/- 2 dBm @ MCS8NSS3
802.11ac VHT40:13 dBm +/- 2 dBm @ MCS9NSS3
802.11ac VHT80:11 dBm +/- 2 dBm @ MCS9NSS3
接收灵敏度
（容差：± 2 dBm）		802.11b：-88dBm@11Mbps
802.11g：-74dBm@54Mbps
802.11gn :-69dBm@HT20,MCS23
802.11gn :-67dBm@HT40,MCS23
802.11a：-73dBm@54Mbps
802.11an :-68dBm@HT20,MCS23
802.11an :-66dBm@HT40,MCS23
802.11ac :-64dBm@VHT20, MCS8NSS3
802.11ac :-63dBm@VHT40, MCS9NSS3
802.11ac :-60dBm@VHT80，MCS9NSS30
所支持的网络标准
IEEE 10BASE-TX、IEEE 100BASE-TX、
IEEE 1000BASE-TX、IEEE 1000BASE-X、
IEEE 10GBASE-X		RFC：1213, 1239, 1285, 1512, 1513, 1643, 2108, 2115, 2127, 2515, 2819, 3592, 3895, 3896, 4188,4502
合规声明
EMC符合 IEC/EN61326-1:2006 的 A 类标准
安全符合 IEC/EN 61010-1：2001，CAN/CSA C22.2 No. 61010-1-04、ANSI/UL 61010-1：2004, EN/IEC 60825-1：2007、EN/IEC 60825-2：2004+ A1:2007 标准
电话*OptiView XG 并非设计用于连接电话网络
OptiView XG 并非设计用于连接 ISDN 线路

*注意：除非通过符合监管机构要求的计算机网络调制解调器设备，否则不得连接到电话网络或 ISDN 线路。


产品型号说明
OPVXG*OptiView XG - 手持式网络平板分析仪，1 Gbps
OPVXG-LANOptiView XG – 网络分析平板电脑，1 Gbps，仅有线型
OPVXG-10G**OptiView XG - 手持式网络平板分析仪，10 Gbps
OPVXG-LAN-10GOptiView XG – 网络分析平板电脑，10 Gbps，仅有线型
OPVXG-PRO**OptiView XG – 手持式网络平板分析仪，1 Gbps，带 AirMagnet WiFi Analyzer 和 Spectrum XT
OPVXG-PROPLUS**OptiView XG – 手持式网络平板分析仪，带所有 WLAN 选件
OPVXG-EXPT**OptiView XG — 手持式网络平板分析仪，10 Gbps，带 AirMagnet WiFi Analyzer 和 Spectrum XT
OPVXG-EXPTPLUS**OptiView XG – 手持式网络平板分析仪，10G，带所有 WLAN 选件

*可提供其他型号、套件包、附件和选件。

** 仅在 XG 无线网络通过认证的国家/地区销售。
