TestPro测试平台可谓最复杂的射频测量引 擎，拥有ANSI/TIA-1152-A (IIIe和2G级)、IEC 61935-1 Ed. 4 (IIIe、IV和V级) 、IEC 61935-1 Ed. 5 Draft 46/595/CD (Class I / II的VI级)精 度认证，频率量程达 3GHz。这意味着您能对 CAT5e – CAT8布线进行认证，不仅超过行业标 准而且比老牌知名线缆测试仪更优越，符合当 前和未来的需求。TestPro已获得业内领先线缆 厂商的认可并作为其产品质保计划的依据。

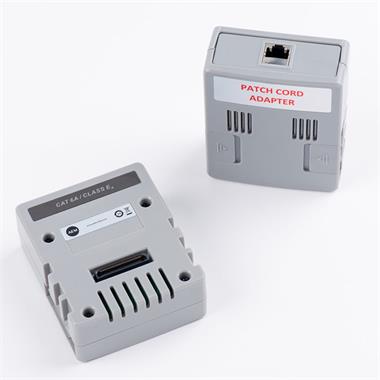

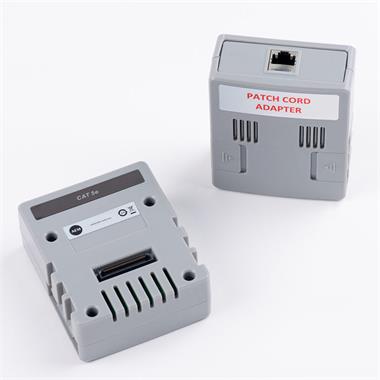

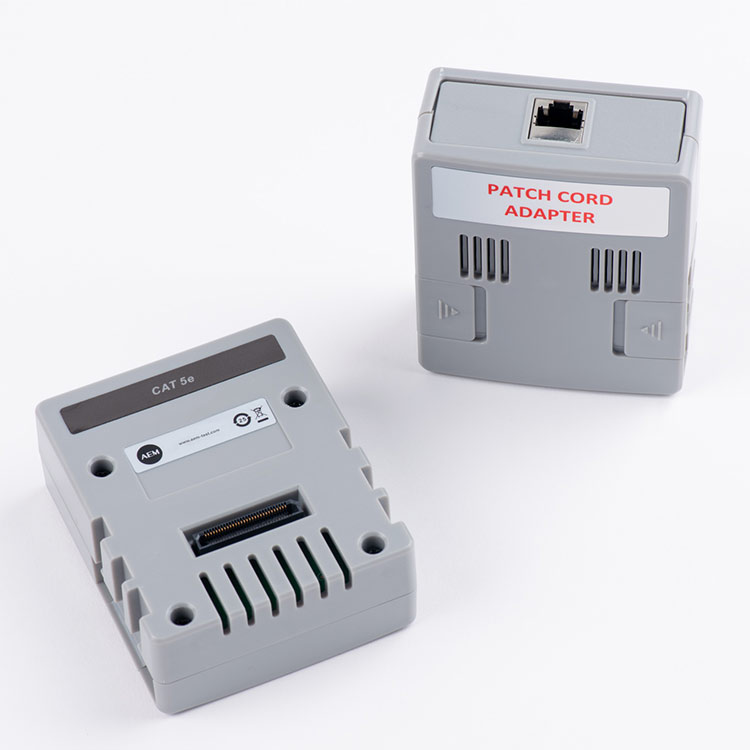

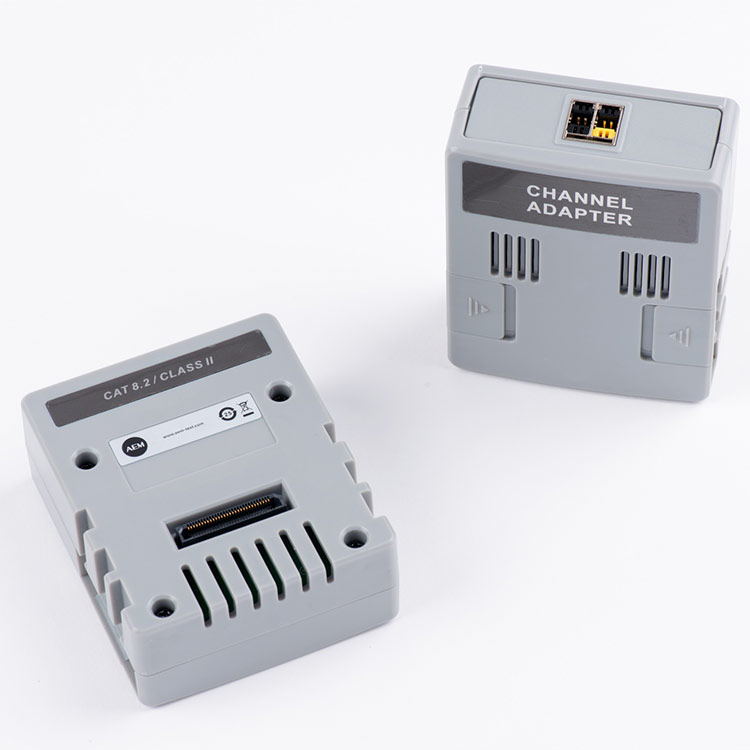

TestPro的LiveWiremap™ 功能，瞬间即可自动 显示连通性结果。TestPro 提供回波损耗和近 端串扰两种辅助故障定位功能。通过热插拔测 试适配器支持MPTL、跳线、Cat8, 和同轴电缆 测试。完成自动测试后，仪表显示明确的合格 或不合格结论，并按定制标签格式自动保存测 试结果。

TestPro能存储超过10,000条测试记录，当准 备打印报告时，可使用TestDataPro PC机软件 组织和管理测试结果并生成报告。如果在线缆 认证的基础上增加了对PoE和多种速率以太网 的测试，则可在报告中提现所有3种自动测试数 据。



关键特点：

•  所有产品套装均包含两台全功能测试平台，各自拥有校准证书。

•  两台测试平台均能启动并完成自动测试，并在主机和远端机上

显示测试结果。

•  在测试交换机的PoE和多速率性能时，每台测试平台均能独立

进行测试，事半功倍地完成测试任务。

•  模块化设计，可根据预算、需求变化或新增功能提高测试能力







6秒完成CAT6A标准信道和永久链 路以下参数的自动测试：

•  长度，并能定位故障位置

•  传播时延

•  时延偏差

•  环路电阻

•  线对间和线对内直流不平衡电阻 •  回波损耗

•  阻抗

•  插入损耗

•  NEXT

•  PSNEXT

•  ACRF

•  PSACRF

•  TCL

•  ELTCTL




TestPro能依据IEEE 802.3 系列, TIA-568.3-D, IEC-14763-3以及定制标准，对多模和单模光 纤布缆系统进行一级（Tier-1）认证测试。并且 在测试适配器上集成了可视故障定位红光源 (VFL) 可快速识别光纤断点，并为光电混合缆 的供电导体提供电压测试接口。符合环形通量 (EF) 要求的光源无需使用额外的卷轴适配器。 光纤测试套装包括：校准跳线、适配器、可现场 更换的 FC连接器（发送端）和 LC 连接器（接收 端）、清洁工具包、背包。带有SC和 FC接头的校 准跳线可作为附件单独购买。



多模测试适配器支持测试 OM5光纤并向前兼 容早期标准的光纤。为满足混合光缆的测试需 求，TestPro的光纤测试适配器不仅提供光纤 认证测试，还能测试供电导体的电压。这样就

能测试PoF终端设备的输入电压，成为技术人 员方便顺手的测试工具。与能测试PoE实际负 载的适配器 ( AD-NET-CABLE)组合在一起，就 形成了具有独一无二测试能力的，能针对不同 类型网络进行验证与故障定位的解决方案。



在单一光纤测试应用中，TestPro 光纤适配器 可设置为光源和光功率计。





4秒自动测试可对单模和多模光纤完 成以下测试：

•  双向衰减

•  单端环回衰减

•  长度和传播时延

•  OM1-OM5 光功率

•  光电混合缆供电导体电压

•  Live Wiremap实时光纤接线图 •  记录和打印的物理层和网络测试











TESTPRO测试平台 (所有版本)

套装中的每台测试平台都有各自的可溯源校准 证书

尺寸

• 200mm X 105mm X 50mm

• 7.87in X 4.13in X 1.97in

显示

• 5”TFT 彩色触屏,

• 分辨率 800 x 480 像素

电池

• Li-Ion

• 3.7V / 13,200 mAh

• 典型工作时间9 小时

电源适配器

• 5V, 3A (标配)

• 5-12V (可选)

• 2.1mm DC插头

测试平台操作系统 • Linux

USB接口

• U盘

• MicroUSB 连接PC机

主机侧面RJ-45 接口

• 10/100/1G 网络连通性测试

测试平台测试适配器接口

• 高频连接器，测试接口支持5000次插拔

• 适配器与测试平台支持热插拔

测试引擎

• 9-通道 双端

• 混合模式 射频（RF）和直流（DC）测试引擎 • 业内最高性能数据电缆测试架构专利

频率范围

• 0.1 – 3,000 MHz

铜缆测试套装型号 (K50, K60)

测试时间

• CAT6A 自动测试 (包括 TCL和电阻不平衡

测试)：6秒

• CAT 8 Class II 自动测试：30 秒

接线图

• 只要端到端连接2根导体，就能识别所有可

能的连接情况

DC 电阻

• 量程：0～50 Ω

• 线对间和线对内电阻不平衡，符合TIA

1152A规定

音频发生器

• 730Hz ~ 1440 Hz

双端射频（ RF）测试

• IL, RL, NEXT, ACR-F, TCL

• 符合TIA和ISO/IEC标准规定的所有强制和 可选射频测试项目

• 支持大于1,000 m单线对链路双端测试

长度 (传播时延)

• 双端测试：0 – 600m 分辨率 0.1m

• (0 – 6,000 分辨率1ns) • 时延偏差，分辨率1 ns

支持测试的缆线

• 4线对双绞线

• 1线对双绞线

• 同轴电缆

• 光纤 (SM/MM)

TDR- RL（回波损耗时域反射） • 0-100 m (分辨率：1 m)

• 定位故障距离

TDR- NEXT（串扰时域反射） • 0-100 m (分辨率：1 m)

阻抗

• 0-1000 Ω

• 90-110 Ω范围内分辨率：0.1 Ω

光纤测试套装型号 (K11, K51, K61)

适用于多模与单模

• 测试接口：发送端可更换FC接口，接收端可

更换 LC 接口

可视红光源

• 波长：650nm

电压表

• 量程：0-60V DC

光功率计

• 量程：-3 dBm ～ -30 dBm

多模测试适配器AD-MM-01技术指标

波长

• 850nm, 1300 nm

光源

• LED

发送功率

•  典型值：-20 dBm

环形通量

• 符合 IEC- 61280-4 和TIA-526-14-C-2015

长度

• 量程：最长 2 km (受限于最大 10dB 链路 衰减)

• 分辨率：0.1m

双端衰减

• 量程：0～-10 dB

单模测试适配器AD-SM-01技术指标

波长

• 1310nm, 1550nm

光源

• Laser VCSEL

光功率

•  典型值：-2dBm

长度

• 量程：最大20 km (受限于最大20dB 链路 衰减)

• 分辨率：0.1m

双端衰减

• 量程：0～ -20 dB

以太网供电（PoE）测试套装型号 (K30, K60, K61)

• PoE 电源类型探测

• 90W带载测试

• 识别PoE线对

• 持续负载监测

多速率以太网测试套装型号 (K30, K60, K61)

自动测试参数

• 每个线对的信噪比（SNR）

• 线缆诊断 • PoE 探测

网络测试套装型号 (K30, K60, K61)

• 以太网网络发现

• 路由跟踪

• 流量发生

• Ping

• 识别Wi-Fi 用户名（SSID）和接收信号强度

（RSSI）


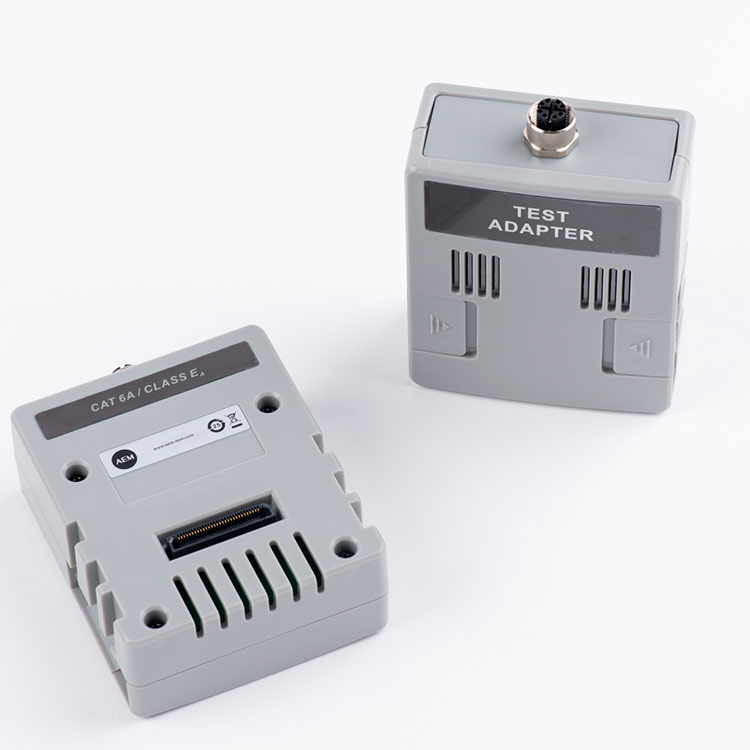

AD-M12-X

M12 X-CODED ADAPTER PAIR
