支持10Gbit/s传输速率的5G室内分布、WIFI6接入等高速网络,其要求的最低布线等级是EA级,也就是线材与连接器都要至少达到6A类、500MHz带宽条件下的传输性能。一条布线信道或链路的两端各有一个连接器硬件,因此连接器用量是信道或链路数量的2倍,较线材而言,对布线整体性能影响更大。连接器产品制造商和产品质量第三方检验机构,都希望提高连接器硬件质检效率,降低质检成本,尤其是降低人工成本。这里介绍一下AEM公司的解决方案。


  一、样件制备与连接方法的改进


  传统测试RJ45模块传输性能,都需要制备测试样件。如图1a所示,是TIA-568-C标准中提出了典型测试RJ45模块性能的方法。为了尽可能消除引线带来的误差,TIA-568-C要求制作试样时的引线长度要小于12mm,并要与测试夹具的连接孔正确连接,实现正确的接线图关系。在空间狭小内,还要尽可能不改变引线的扭绞状态,试样制备难度与手动安装造成的差异性可想而知。


       a TIA-568-C中的测试方法


  样件引线导体与夹具连接孔之间,如果采用插接方式(包括下图1b中通过连接针转接),则易松动;反复插接,会造成连接孔镀层磨损,影响测试结果;如果采样焊接方式,则夹具重复使用率低,成本高。

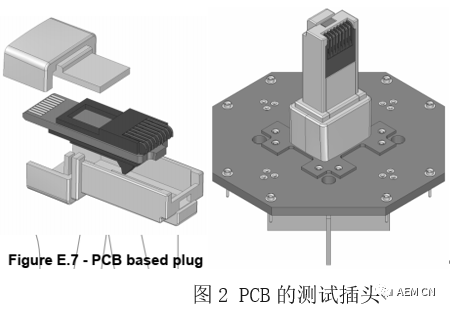

  为了解决这个问题,TIA-568-C提出基于PCB的测试插头(PCB based test plug assembly)的测试方法,如图2所示。


  这样可以避免制作插头一侧的引线(如图3所示),改善了测试精度,提高了测试效率,但模块一侧的试样制备与接线问题,仍未解决。


  TIA-568-C标准采用如图4所示弹簧针夹具,实现与插头极片的电气连接,测试插头的传输性能。

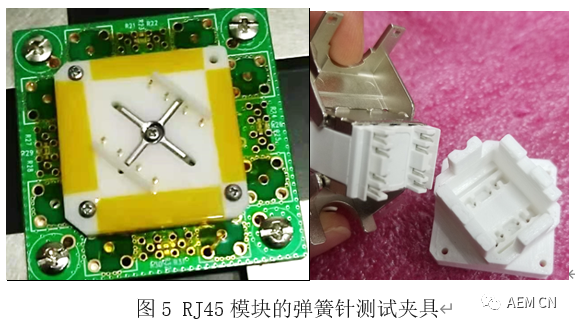

  采用相同原理,可以通过图5所示弹簧针直接与RJ45卡线极片实现电气连接。与RJ45插头不同的是,RJ45插座卡线极片尺寸因制造商而易,夹具采用3D打印方式定制弹簧针护套,以适应不同的产品。

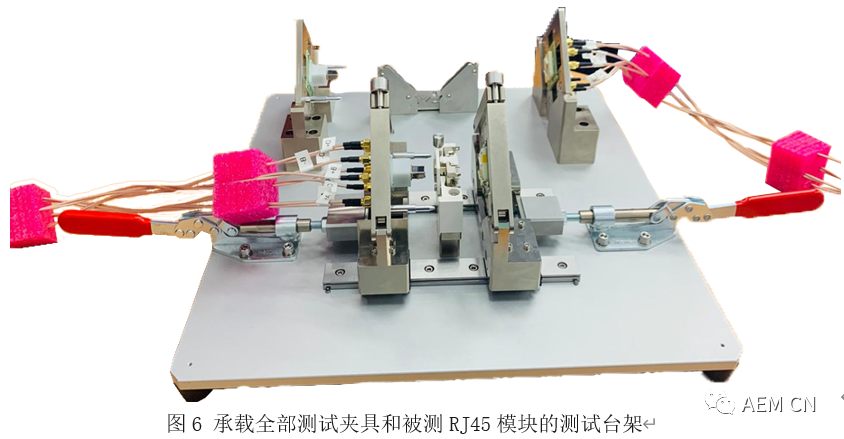

  将测试所需夹具固定安装在如图6所示测试台架上,通过搬动两边的手柄,就完成了对被测RJ45模块的快速电气连接。


  解决了被测RJ45模块的快速电气连接问题后,就要解决传输参数的测试问题了。
